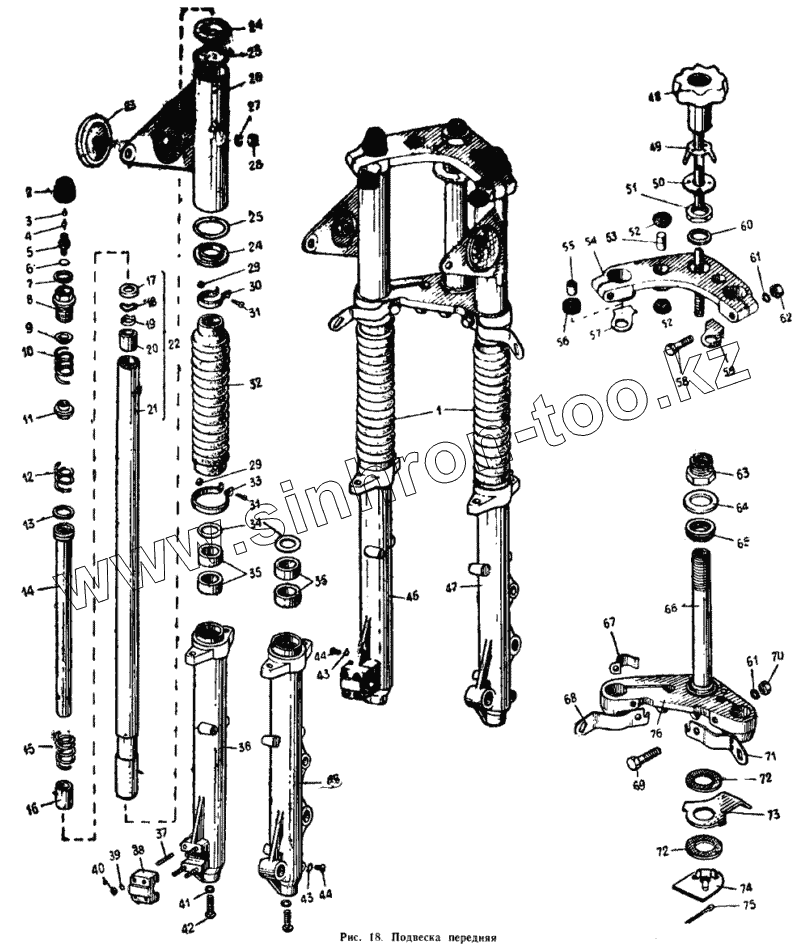

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Подвеска передняя
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
24
25
25
26
27
28
29
29
30
31
31
32
33
34
35
35
36
36
37
38
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
52
53
54
54
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
76
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.1097-2905671 | 7.1097-2905671 | Цилиндр резервуара левый | |
| 7.1097-2905010-10 | 7.1097-2905010-10 | Стойка амортизатора правая | |
| 7.1097-2901010-10 | 7.1097-2901010-10 | Стойка амортизатора левая | |
| ИЖ56.СБ.19-5-2Т | ИЖ56.СБ.19-5-2Т | Рукоятка демпфера в сборе | |
| 1 | 7.107-2901010-10 | Подвеска передняя | |
| 1 | 7.1077-2901010 | Подвеска передняя | |
| 2 | 7.109-2905724 | Крышка | |
| 3 | У8 | Колпачок-ключик | |
| 4 | У5-20 | Золотник | |
| 5 | 7.109-2905728 | Гайка клапана М10-1,25-6g | |
| 6 | 7.109-2905689 | Кольцо уплотнительное | |
| 7 | 7.109-2905688 | Кольцо уплотнительное | |
| 8 | 7.109-2905682 | Гайка М32х1,5-6g | |
| 9 | 7.109-2902738 | Чашка верхняя | |
| 10 | 7.109-2902714 | Пружина передней подвески | |
| 11 | 7.109-2905762-01 | Втулка | |
| 12 | 7.109-2902716 | Пружина передней подвески | |
| 13 | 7.109-2905612 | Кольцо поршневое | |
| 14 | 7.109-2905614 | Поршень | |
| 15 | 7.109-2905628 | Пружина отбоя | |
| 16 | 7.109-2905674 | Наконечник | |
| 17 | 7.109-2905648 | Упор | |
| 18 | 7.109-2905664 | Пружина клапана | |
| 19 | 7.109-2905666 | Тарелка клапана | |
| 20 | 7.109-2905668 | Основание клапана | |
| 20 | 7.1077-3711111-02 | Кожух левый | |
| 20 | 7.107-3711110-02 | Кожух правый | |
| 20 | 7.1077-3711110-02 | Кожух правый | |
| 21 | 7.109-2905642 | Цилиндр рабочий | |
| 22 | 7.109-2905640 | Цилиндр рабочий с клапаном | |
| 23 | 15.3731 | Световозвращатель унифицированный | |
| 24 | 7.107-3711102 | Прокладка | |
| 25 | 7.107-3711104 | Кольцо | |
| 26 | 7.107-3711111-02 | Кожух левый | |
| 27 | 252134-29 | Шайба 6 | |
| 28 | 250508-29 | Гайка М6-6Н | |
| 29 | 250464-29 | Гайка М5-6Н | |
| 30 | 7.109-2905780 | Хомут верхний | |
| 31 | 220082-29 | Винт М5-6gх20 | |
| 32 | 7.109-2905686 | Чехол | |
| 33 | 7.109-2905770 | Хомут нижний | |
| 34 | 7.109-2905649 | Кольцо стопорное | |
| 35 | 7.109-2905690 | Манжета | |
| 36 | 7.109-2905670 | Цилиндр резервуара правый | |
| 36 | 7.1097-2905670 | Цилиндр резервуара правый | |
| 37 | [Шпилька 2М6-6gх25] | Шпилька 2М6-6gх25 | |
| 38 | 7.109-2904038 | Держатель оси | |
| 38 | 7.1097-2904038 | Держатель оси | |
| 39 | 252134-29 | Шайба 6 | |
| 40 | 250508-29 | Гайка М6-6Н | |
| 41 | 365493 | Шайба уплотнительная | |
| 42 | ИЖВ-123 | Винт 10X1,25-6gх25 | |
| 43 | ИЖШВ-28 | Шайба | |
| 44 | 224622-29 | Винт М6-6gх10 | |
| 45 | 7.109-2905671 | Цилиндр резервуара левый | |
| 46 | 7.109-2905010-10 | Стойка амортизатора правая | |
| 47 | 7.109-2905011-10 | Стойка амортизатора левая | |
| 48 | ИЖ56.СБ.19-5-2 | Рукоятка демпфера в сборе | |
| 49 | ИЖ49.0-2 | Пружина демпфера | |
| 50 | ИЖ49.0-1 | Диск опорный | |
| 51 | ИЖГ-24 | Гайка М26х1,5 | |
| 52 | ИЖПС.3-29-1 | Втулка | |
| 53 | ИЖПС.3-30 | Втулка | |
| 54 | 7.107-2901070 | Мостик верхний в сборе с втулками и кронштейнами | |
| 54 | 7.107-2901072-10 | Мостик верхний | |
| 54 | 7.1077-2901070 | Мостик верхний в сборе с втулками и кронштейнами | |
| 55 | ИЖПС.7-10 | Втулка | |
| 56 | ИЖП4.7-12 | Втулка | |
| 57 | 7.107-3805024-20 | Кронштейн правый | |
| 58 | [Болт М10-6gх50] | Болт М10-6gх50 | |
| 59 | 7.107-3805025-20 | Кронштейн левый | |
| 60 | ИЖ49.0-4 | Шайба рулевой колонки | |
| 61 | 252156-29 | Шайба 10 | |
| 62 | ИЖГ-103 | Гайка М10-6Н | |
| 63 | ИЖ49.3-42 | Гайка шарикоподшипника | |
| 64 | ИЖ56.3-114 | Колпачок защитный | |
| 65 | 778706 | Подшипник шариковый радиально-упорный (d=30, D=48, B=12) | |
| 66 | ИЖ49.3-3-1 | Валик рулевой колонки | |
| 67 | ИЖ56.3-125-1 | Держатель троса | |
| 68 | 7.107-3726022-10 | Кронштейн правый | |
| 69 | 201510-29 | Болт М10-6gх65 | |
| 70 | [Гайка М10-6Н] | Гайка М10-6Н | |
| 71 | 7.107-3726023-10 | Кронштейн левый | |
| 72 | ИЖ49.19-6 | Шайба фрикционная | |
| 73 | ИЖ49.19-5-1 | Ограничитель поворота | |
| 74 | 7.107-3418011 | Шайба нажимная | |
| 75 | ИШПЛ-5 | Шплинт 3,2х18 | |
| 76 | 7.107-2901090 | Мостик нижний в сборе с кронштейнами | |
| 76 | 7.1077-2901090 | Мостик нижний в сборе с кронштейнами | |
| 76 | 7.107-2901080 | Мостик нижний | |
| 76 | 7.1077-2901080 | Мостик нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
