Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Нормали

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано CF Moto Java Jianshe Suzuki Zongshen Бренд «МИНСК» ВПМЗ ЗиД ИЖМОТО ИМЗ Русская механика Сатурн УМПО

Модель Не выбрано ИЖ-2.673 "Корнет" ИЖ-6.113-03 "Юпитер" (2002) ИЖ-6.113-05 "Юнкер" (2002) ИЖ-7.107 "Планета-5" (2002)

Схема > Не выбрано Седло Щитки Щиток колеса бокового прицепа Кузов бокового прицепа Сиденье Крышка багажника, сиденье, капот, тент Двигатель Картер с деталями для раздельной системы смазки Картер с деталями для совместной системы смазки Крышка левая с маслонасосом Поршень и вал коленчатый Механизм пусковой Система питания Карбюратор Система выпуска Бензобак Сцепление 5-ти ступенчатая коробка передач 4-х ступенчатая коробка передач Механизм переключения передач для 5-ти ступенчатой КПП Механизм переключения передач для 4-х ступенчатой КПП Рама Рама с подвеской Подвеска передняя Вилка телескопическая Подвеска задняя Амортизатор бокового прицепа Колесо переднее спицованное для дискового тормоза Колесо переднее литое Колесо переднее спицованное, 2-х кулачковый тормозной механизм Колесо заднее спицованное, механизм тормозной и передача силовая Колесо заднее литое Руль Тормоз дисковый переднего колеса Цилиндр главный тормоза Рычажный привод тормоза Генератор на постоянных магнитах Генератор переменного тока Фара, указатели поворота, задний фонарь Щиток приборов Электрооборудование Инструмент и принадлежности Нормали Нормали Подшипники

1

2

3

4

5

6

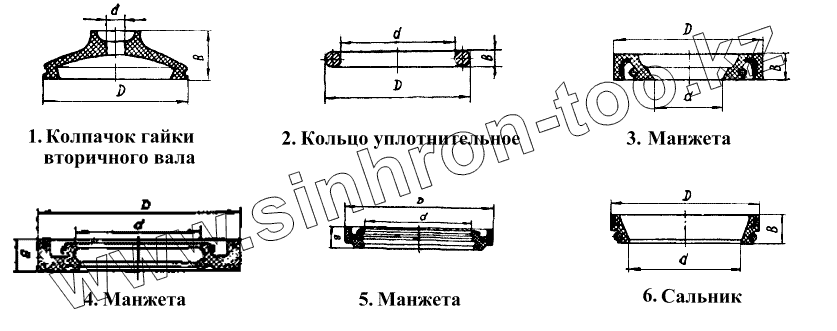

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ИЖП2.1.416		Колпачок гайки вторичного вала (d=4,5, D=43,5, B=14,5)
2	ИЖП2.1-421		Кольцо уплотнительное (d=13,7, D=17,7, B=2)
3	ИЖ56.Сб 4-28		Манжета (d=21,5, D=36,5, B=6,5)
4	7.109-3101130		Манжета
5	7.109-3101150		Манжета
6	ИЖП.СБ.3.9		Сальник (d=32, D=43,4 , B=3,5)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
