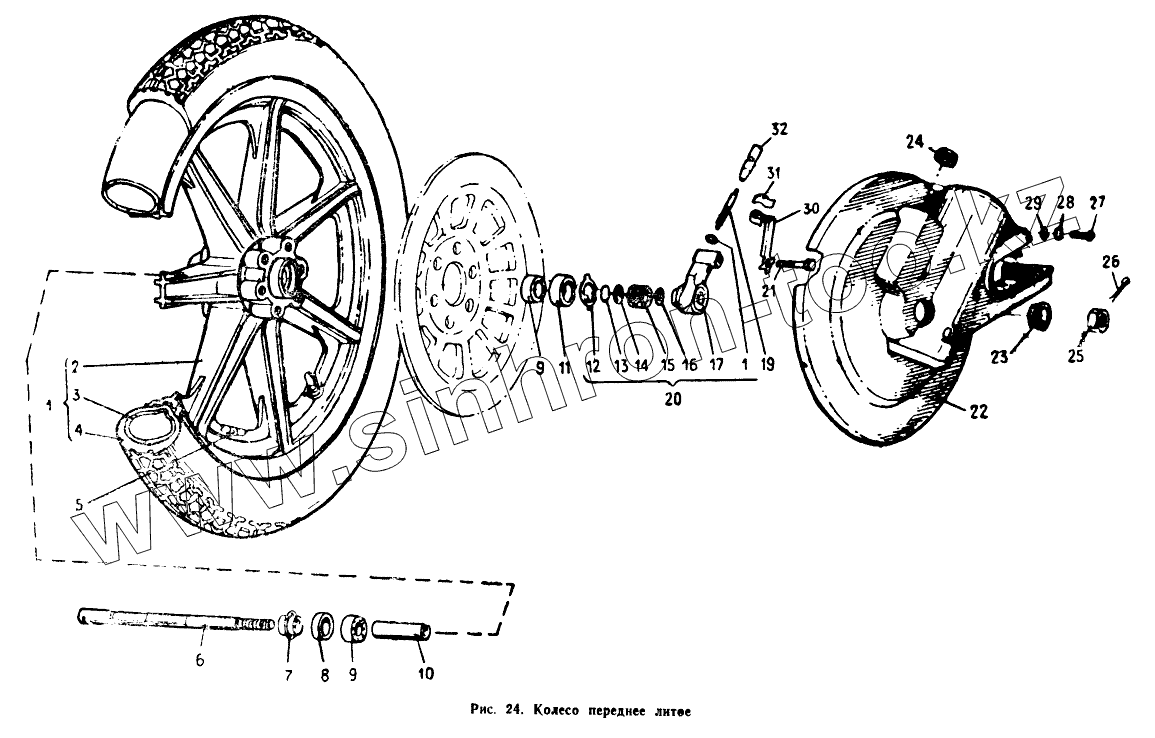

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Колесо переднее литое
1
1
2
3
4
5
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7.1097-3101010 | Колесо с шиной | |
| 1 | 7.109-3101010 | Колесо с шиной | |
| 2 | 7.109-3101020 | Колесо переднее | |
| 3 | 3,25х19 | Камера | |
| 4 | 3,25х19 | Камера | |
| 5 | 7.109-3101060-10 | Грузик балансировочный | |
| 5 | 7.109-3101060-20 | Грузик балансировочный | |
| 5 | 7.1097-3101060-10 | Грузик балансировочный | |
| 5 | 7.1097-3101060-20 | Грузик балансировочный | |
| 6 | 7.109-3101082 | Ось переднего колеса | |
| 7 | 7.109-3101120 | Втулка | |
| 8 | 7.109-3101130 | Манжета | |
| 9 | 60303 | Подшипник | |
| 10 | 7.109-3101070 | Втулка распорная | |
| 11 | 7.109-3101150 | Манжета | |
| 12 | 7.109-3802414 | Муфта редуктора спидометра | |
| 13 | 7.109-3802412 | Кольцо стопорное | |
| 14 | 7.109-3802408 | Шайба | |
| 15 | 7.109-3802404 | Шестерня ведущая | |
| 16 | 7.109-3802406 | Шайба | |
| 17 | 7.109-3802420 | Корпус | |
| 18 | 7.109-3802418 | Шайба | |
| 19 | 7.109-3802402 | Шестерня ведомая | |
| 20 | 7.109-3802400 | Редуктор спидометра | |
| 20 | 7.1097-3802400 | Редуктор спидометра | |
| 21 | 7.109-3802432 | Болт М8х1-6gх24,5 | |
| 22 | 7.109-3501202 | Чехол | |
| 23 | 7.109-3501204 | Шайба | |
| 24 | ИЖП4.7-12 | Втулка | |
| 25 | 250870-29 | Гайка М14х1,5-6Н | |
| 26 | ИЖШПЛ-1 | Шплинт 3,2х28 | |
| 27 | [Винт М5-6gх20] | Винт М5-6gх20 | |
| 28 | [Шайба 5] | Шайба 5 | |
| 29 | [Шайба 5] | Шайба 5 | |
| 30 | 7.109-3802434 | Фиксатор | |
| 31 | 7.109-3506063 | Держатель тормозного шланга | |
| 32 | ИЖЮ.СБ.4-21-1 | Втулка редуктора | |
| 32 | ИЖЮ.СБ.4-21-1Т | Втулка редуктора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
