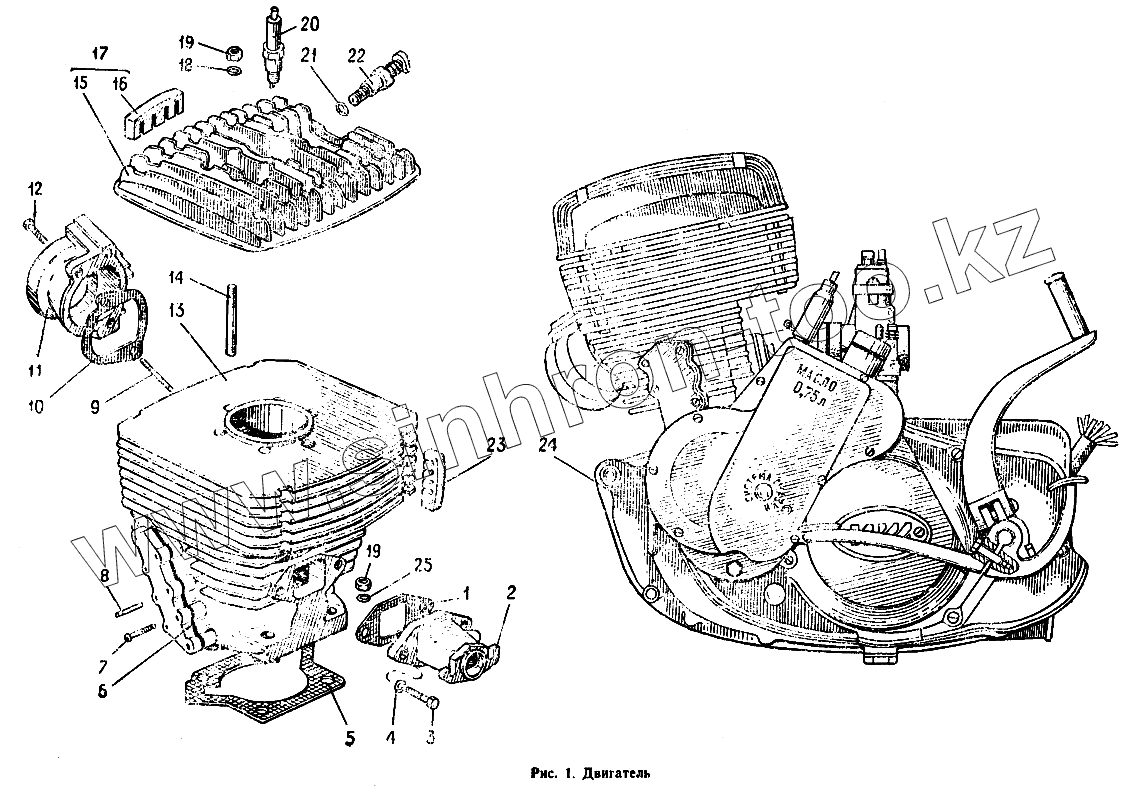

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Двигатель
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
24
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖП5.1-26 | Прокладка | |
| 2 | ИЖП5.1-3 | Патрубок | |
| 2 | ИЖП5-01.СБ.1-47 | Патрубок с форсункой | |
| 3 | 360015-29 | Болт М8х1-6gх22 | |
| 4 | 252155-29 | Шайба 8 | |
| 5 | ИЖ56.1-204-5 | Прокладка цилиндра | |
| 6 | ИЖ56.1-265 | Прокладка | |
| 7 | ИЖВ-3 | Винт М5х14 | |
| 8 | ИЖП5.1-39 | Штифт | |
| 9 | ШПИ-1 | Шпилька 2М8-6gх95 | |
| 10 | ИЖП5.1-25 | Прокладка выпускного патрубка | |
| 11 | ИЖП5.1-5 | Патрубок выпускной | |
| 12 | ИЖВ-122 | Винт М8-6gх22 | |
| 13 | ИЖП5.СБ.1-6-1 | Цилиндр | |
| 13 | ИЖП5.СБ.1-5-2 | Цилиндр в сборе | |
| 13 | ИЖП5.СБ.1-5-2Т | Цилиндр в сборе | |
| 13 | ИЖП5-01.СБ.1-36 | Цилиндр в сборе | |
| 14 | ИЖ56.1-206-1 | Шпилька | |
| 14 | ИЖ56.1-206-1Т | Шпилька | |
| 15 | ИЖП5.1-1-2 | Головка цилиндра | |
| 16 | ИЖП5-01.1-57 | Виброгаситель головки цилиндра | |
| 17 | ИЖП5-01.СБ.1-34 | Головка цилиндра в сборе | |
| 18 | ИЖШБ-19-1 | Шайба | |
| 19 | ИЖГ-103 | Гайка М10-6Н | |
| 20 | А23-1 | Свеча зажигания | |
| 21 | ИЖП.1-332 | Шайба | |
| 22 | ИЖ49.СБ.1-27 | Декомпрессор в сборе | |
| 23 | ИЖП5-01.1-56 | Виброгаситель | |
| 24 | ИЖП5-01.СБ.1-0 | Двигатель | |
| 24 | ИЖП5-01.СБ.1-0Т | Двигатель | |
| 24 | ИЖП5-011.СБ.1-0 | Двигатель | |
| 24 | ИЖП5-011.СБ.1-01 | Двигатель | |
| 24 | ИЖП5-011.СБ.1-0Т | Двигатель | |
| 25 | 252156-29 | Шайба 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
