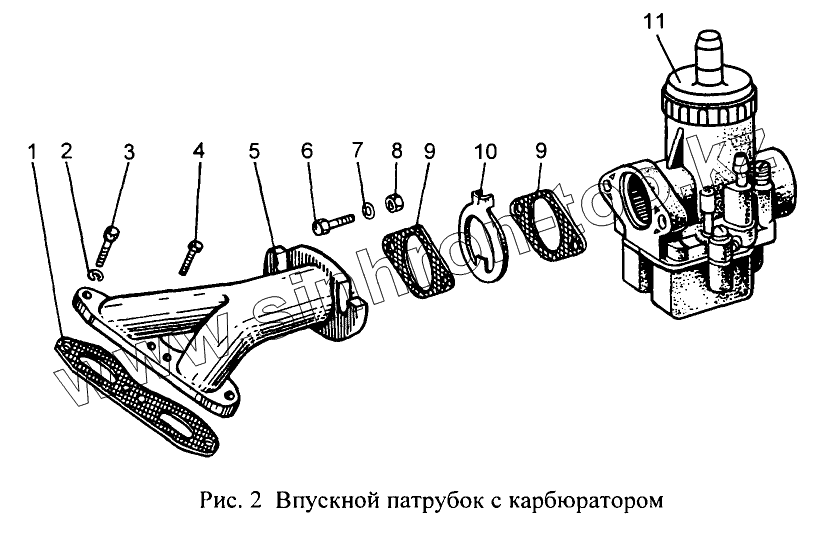

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер". Впускной патрубок с карбюратором
1
2
3
4
5
6
7
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖ-Ю4.1-108 | Прокладка | |
| 2 | [Шайба 8 ОСТ37.001.115-75] | Шайба 8 ОСТ37.001.115-75 | |
| 3 | ИЖ-ЮТ.1-115 | Болт М8х25 | |
| 4 | М8-6gх25 | Болт с шестигранной головкой (d=М8, S=12, l=25) | |
| 5 | ИЖ-Ю4.1-110-2 | Патрубок | |
| 6 | ИЖ-Ю4Т.1-171 | Болт М8х1 | |
| 7 | ИЖШБ-16 | Шайба | |
| 8 | М8х1-6Н | Гайка ОСТ37.001.124-75 | |
| 9 | ИЖПС.1-122 | Прокладка карбюратора | |
| 10 | ИЖ-Ю3.0-3-1 | Регулятор | |
| 11 | К68Ч-1107010 | Карбюратор ОСТ37.001.207-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
