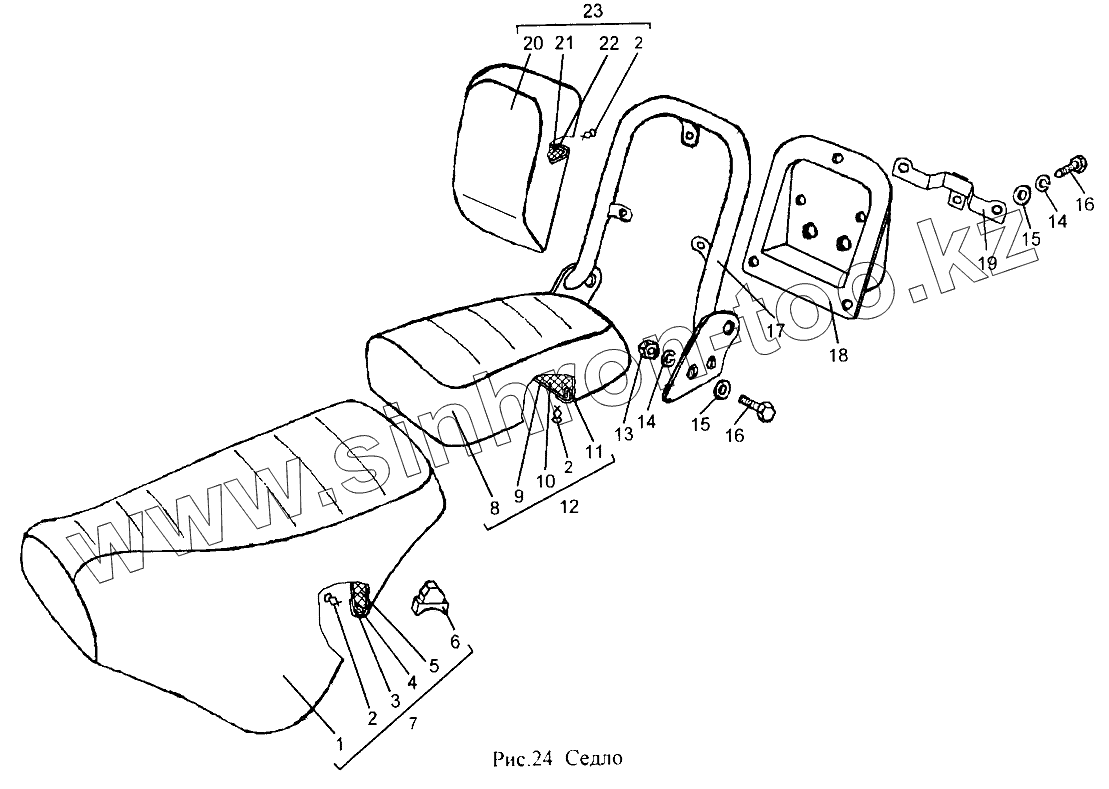

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер". Седло
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6.113-6802010-20 | Чехол седла | |
| 2 | 366153-29 | Пистон | |
| 3 | 6.113-6811090-20 | Основание седла в сборе | |
| 4 | 6.113-6800024-10 | Облицовка | |
| 5 | 6.113-6800022-30 | Подушка седла | |
| 6 | 7.107-5417014 | Амортизатор резиновый | |
| 7 | 6.113-6800010-20 | Седло переднее | |
| 8 | 6.113-6822030-10 | Чехол седла заднего | |
| 9 | 6.113-6823020-10 | Основание седла заднего | |
| 10 | 6.113-6822022-10 | Подушка седла заднего | |
| 11 | 6.113-6822024-10 | Облицовка | |
| 12 | 6.113-6822010-20 | Седло заднее | |
| 13 | ИЖГ-401 | Гайка М6-6Н | |
| 14 | ИЖШГ-403 | Шайба 6 | |
| 15 | ИЖШБ-401 | Шайба плоская (d=6,4, D=12, t=1,6) | |
| 16 | ИЖБ-420 | Болт М12х1,25-6gх16 | |
| 17 | 6.113-6821150-10 | Стойка спинки седла заднего | |
| 18 | 6.113-6825024-10 | Накладка | |
| 19 | 6.113-2808010-10 | Кронштейн номерного знака | |
| 20 | 6.113-6825030-10 | Чехол спинки | |
| 21 | 6.113-6825036-10 | Подушка спинки | |
| 22 | 6.113-6825020-10 | Основание спинки с гайками | |
| 23 | 6.113-6825010-10 | Спинка сиденья заднего |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
