1. Каталоги запчастей к технике
  2. Мототехника
  3. ИЖМОТО
  4. ИЖ-6.113-05 "Юнкер"
  5. Подвеска заднего колеса

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер". Подвеска заднего колеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
30
31
32
33
34
35
36
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65

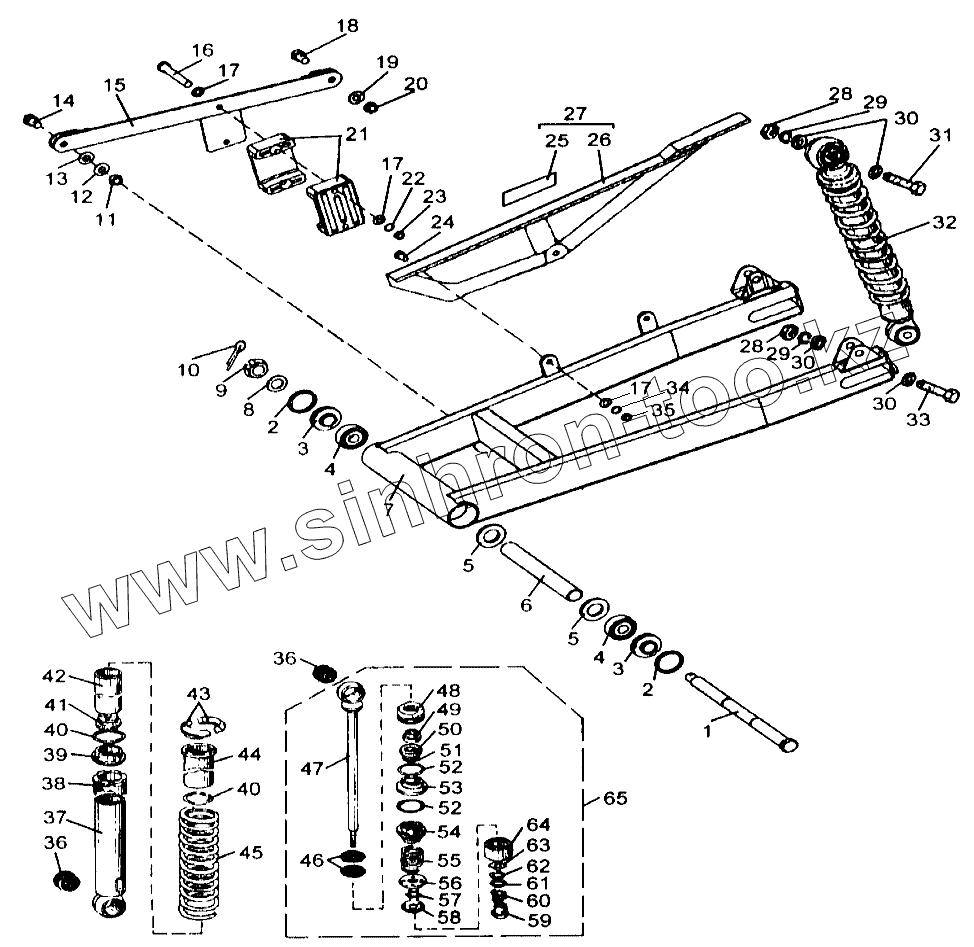

Позиция на иллюстрации Заводской номер детали Название детали
1 6.113-2914082-20 Ось маятника
2 ИЖ49.1-135 Кольцо уплотнительное (d=22, D=28,4, B=3,2)
3 ИЖК15.2-50 Втулка
4 0-1202 Подшипник ГОСТ28428-90
5 6.113-2914054-10 Перегородка
6 6.113-2914052-10 Втулка распорная
7 6.113-2914010-20 Вилка маятниковая
8 ИЖШБ-104 Шайба 12
9 ИЖГ-409 Гайка М12х1,25-6Н
10 ИЖШПЛ-403 Шплинт (d=3,2, l=20)
11 [Гайка М8х1-6Н] Гайка М8х1-6Н
12 [Шайба 8] Шайба 8
13 ИЖШБ-407 Шайба 8
14 ИЖБ-408 Болт М8х1-6gх22
15 6.113-3504090-20 Тяга с пластиной
16 ИЖВ-406 Винт М6х58
17 ИЖШБ-401 Шайба плоская (d=6,4, D=12, t=1,6)
18 ИЖБ-409 Болт М8-6gх24
19 ИЖШГ-406 Шайба 8Т
20 ИЖГ-403 Гайка М8-6Н
21 6.113-3504032-20 Обойма
22 ИЖШГ-403 Шайба 6
23 ИЖГ-401 Гайка М6-6Н
24 ИЖБ-402 Болт с шестигранной головкой (d=М6, S=10, l=16)
25 6.113-8212015-20 Наклейка
26 6.113-2800150-20 Кожух цепи
27 6.113-2800140-20 Кожух цепи с наклейкой
28 ИЖГ-405 Гайка М10-6Н
29 252156-29 Шайба 10
30 ИЖШБ-409 Шайба плоская (d=10,5, D=18, t=2)
31 ИЖБ-416 Болт с шестигранной головкой (d=М10, S=14, l=45)
32 6.113-2915010-20 Амортизатор
33 ИЖБ-413 Болт М10-6gх40
34 [Шайба 6] Шайба 6
35 [Гайка М6-6Н] Гайка М6-6Н
36 ИЖ56.СБ.2-42 Сайлентблок
37 ИЖП4.СБ.10-12 Корпус подвески
38 ИЖП3.10-34-1 Регулятор
39 ИЖП3.10-33 Втулка
40 ИЖП3.10-35 Шайба
41 ИЖП3.СБ.10-16 Нижний клапан
42 ИЖП4.10-56 Цилиндр амортизатора
43 ИЖП3.10-36-2 Полукольцо стопорное
44 ИЖП4.10-32 Стакан
45 ИЖП3.10-31-1 Пружина
46 ИЖП3.10-40 Буфер
47 ИЖП3.СБ.10-15-1 Шток с наконечником
48 ИЖП3.10-42 Корпус сальника
49 ИЖП3.10-41 Вкладыш
50 ИЖ56.2-99-1 Сальник (d=9,2, D=24, B=12,7)
51 ИЖ56.2-98 Пружина сальника
52 ИЖП3.10-7-1 Кольцо уплотнительное (d=24, D=31, B=3,5)
53 ИЖП3.10-43 Втулка распорная
54 ИЖП3.10-44-1 Втулка штока
55 ИЖП4.10-70 Пружина отбоя
56 ИЖП3.10-45-6 Ограничитель клапана
57 ИЖП3.10-46 Пружина клапана
58 ИЖП3.10-47 Клапан
59 ИЖП3.10-55-2 Гайка штока М6-6Н
60 ИЖП3.10-53 Пружина
61 ИЖП3.10-52 Тарелка клапана
62 ИЖП3.10-50 Клапан
63 ИЖП3.10-49 Диск дроссельный
64 ИЖП3.10-51 Поршень
65 ИЖП3.СБ.10-13-1 Шток в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
