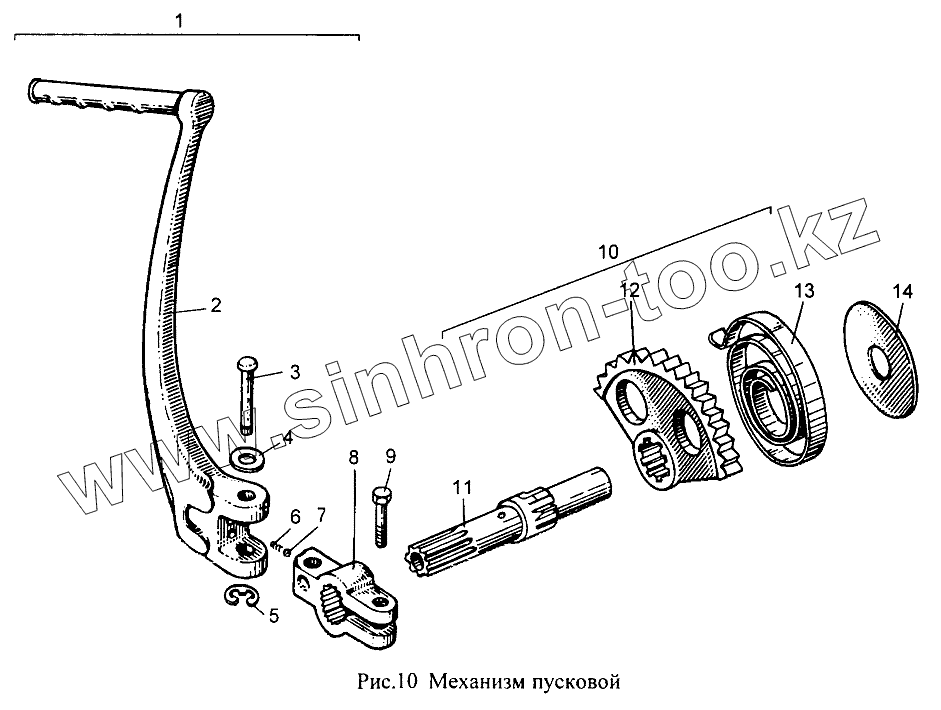

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер". Механизм пусковой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖ-Ю4.СБ.1-42-20 | Педаль пускового механизма в сборе | |
| 2 | ИЖ-Ю4.1-101-20 | Педаль пускового механизма | |
| 3 | ИЖП4.1-40 | Ось педали | |
| 4 | 365041-29 | Шайба плоская (d=9,2, D=16, t=1) | |
| 5 | ИЖШБ-141 | Шайба | |
| 6 | ИЖПС.1-85 | Пружина фиксатора | |
| 7 | Б9,525 | Шарик ГОСТ3722-81 | |
| 8 | ИЖП5.1-30-2 | Хомутик | |
| 9 | М10-6gх28 | Болт ОСТ37.001.123-75 | |
| 10 | ИЖ49.СБ.1-16 | Вал кикстартера в сборе | |
| 11 | ИЖ49.1-53-1 | Вал пускового механизма | |
| 12 | ИЖ49.1-54 | Сектор | |
| 13 | ИЖ49.1-55 | Пружина | |
| 14 | ИЖШБ-32 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
