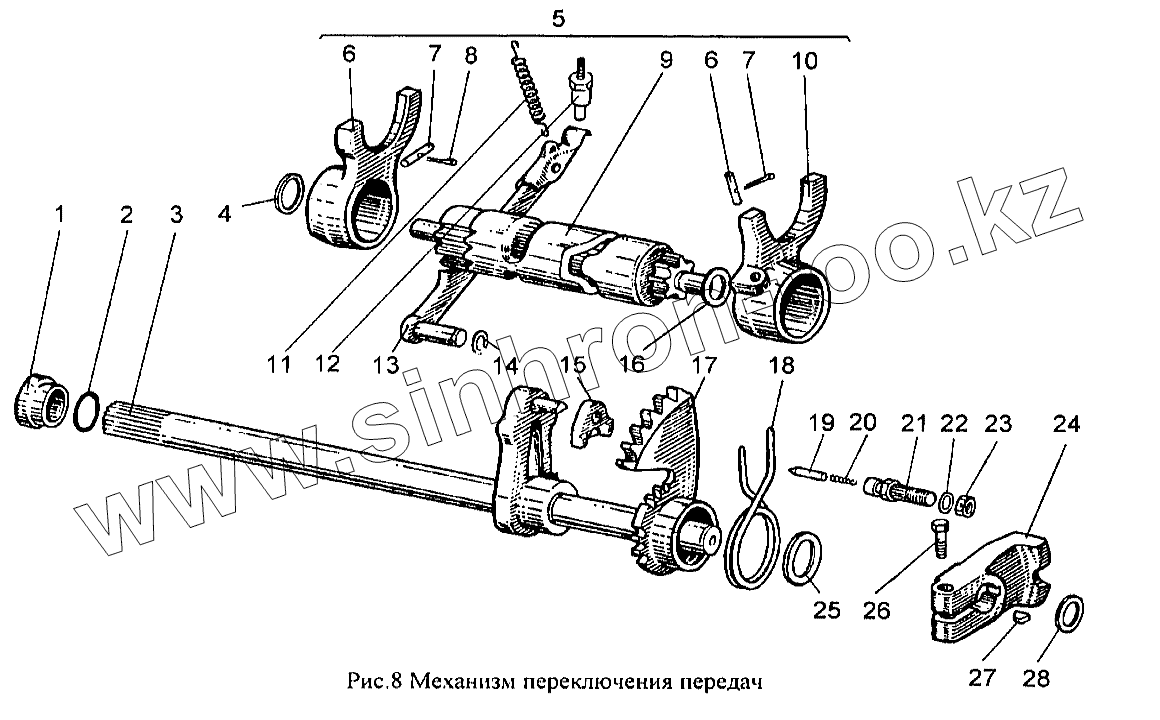

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер". Механизм переключения передач
1
2
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖ-Ю3.1-170 | Втулка | |
| 2 | ИЖП2.1-421 | Кольцо уплотнительное (d=13,7, D=17,7, B=2) | |
| 3 | ИЖ-Ю.СБ.1-38 | Вал механизма переключения передач | |
| 4 | ИЖШБ-49 | Шайба | |
| 4 | ИЖШБ-49-1 | Шайба | |
| 5 | ИЖ-Ю4.СБ.1-40 | Вал червячный в сборе | |
| 6 | ИЖ-Ю3.1-96 | Вилка переключений I и III передач | |
| 7 | 9.604-1803054 | Штифт | |
| 8 | 2.5х20-0,01 | Шплинт ОСТ37.001.171-81 | |
| 9 | ИЖ-Ю4.1-95 | Вал червячный | |
| 10 | ИЖ-Ю3.1-131 | Вилка II и IV передачи | |
| 11 | ИЖ49.1-36 | Пружина | |
| 12 | ИЖП4.СБ.1-33 | Контакт нейтрали | |
| 13 | ИЖ-Ю2.СБ.1-48-10 | Фиксатор в сборе | |
| 14 | ИЖ-Ю.1-60-1 | Кольцо стопорное | |
| 15 | ИЖ-Ю.1-82 | Анкер переключения передач | |
| 16 | ИЖШБ-23 | Шайба | |
| 17 | ИЖ-Ю.1-80-2 | Сектор переключения передач | |
| 18 | ИЖ-Ю.1-81 | Пружина механизма переключения передач | |
| 19 | ИЖ-Ю.1-86 | Стопор анкера | |
| 20 | ИЖ-Ю.1-88 | Пружина стопорная анкера | |
| 21 | ИЖ-Ю.1-87 | Упор анкера | |
| 22 | ИЖ-Ю3.1-184 | Шайба стопорная | |
| 23 | ИЖГ-103 | Гайка М10-6Н | |
| 24 | ИЖ-Ю3.1-63-2 | Кулачок автомата | |
| 25 | ИЖ-Ю4.1-178 | Шайба | |
| 26 | М10-6gх28 | Болт ОСТ37.001.123-75 | |
| 27 | ИЖШП-1 | Шпонка сегментная | |
| 28 | ИЖ-Ю3.1-159 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
