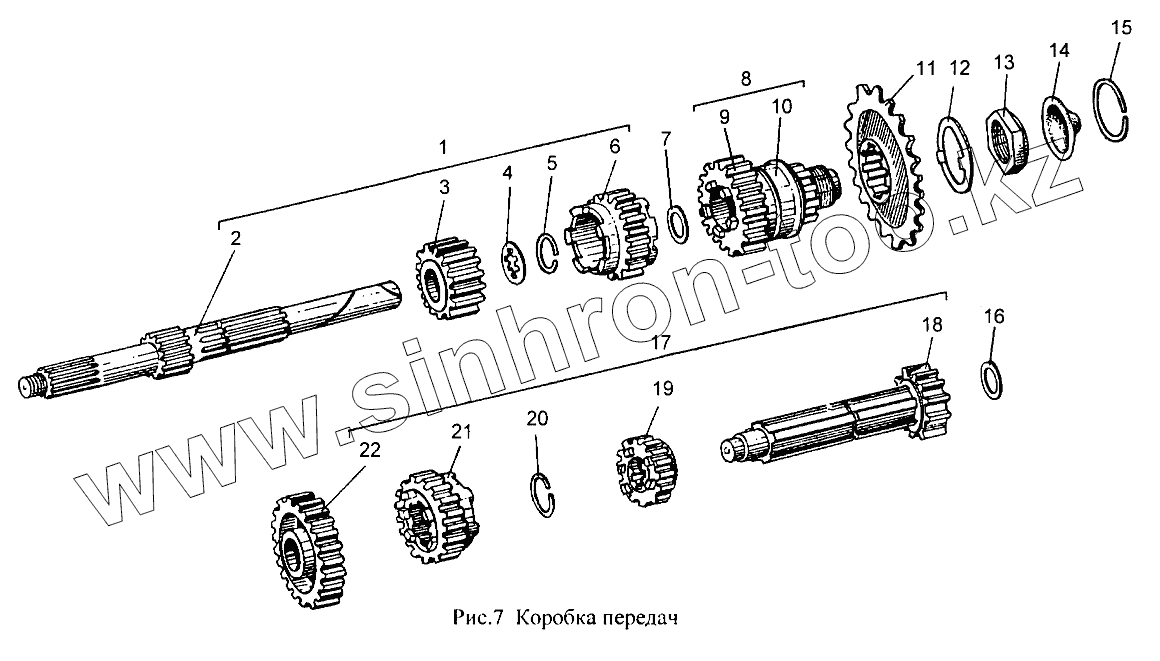

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер". Коробка передач
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖП3.СБ.1-80 | Вал первичный в сборе | |
| 2 | ИЖПС.1-40-1 | Вал первичный | |
| 3 | ИЖПС.1-42-1 | Шестерня II передачи | |
| 4 | ИЖ49.1-41 | Шайба упорная | |
| 5 | ИЖ49.1-42 | Кольцо установочное | |
| 6 | ИЖПС.1-41-1 | Шестерня II и IV передач | |
| 7 | ИЖШБ.34 | Шайба | |
| 7 | ИЖШБ.34-1 | Шайба | |
| 8 | ИЖП2.СБ.1-92-1 | Вал вторичный с подшипником | |
| 9 | ИЖП2.СБ.1-13 | Вал вторичный в сборе | |
| 10 | 192906КМ | Роликоподшипник ГОСТ7242-70 | |
| 11 | ИЖ-Ю6.1-140-1 | Звездочка | |
| 12 | ИЖ49.1-129 | Шайба стопорная | |
| 13 | ИЖ49.1-130 | Гайка вторичного вала | |
| 14 | ИЖП2.1-416 | Колпачок гайки вторичного вала | |
| 15 | ИЖП2.1-420 | Кольцо | |
| 16 | ИЖ-Ю5.1-193 | Шайба | |
| 16 | ИЖ-Ю5.1-193-01 | Шайба | |
| 16 | ИЖ-Ю5.1-193-02 | Шайба | |
| 16 | ИЖ-Ю5.1-193-03 | Шайба | |
| 16 | ИЖ-Ю5.1-193-04 | Шайба | |
| 17 | ИЖП3.СБ.1-81-3 | Вал промежуточный с шестернями | |
| 18 | ИЖП4.1-56 | Вал промежуточный | |
| 19 | ИЖПС.1-45-1 | Шестерня III передачи | |
| 20 | ИЖ49.1-48 | Кольцо установочное | |
| 21 | ИЖПС.1-44-1 | Шестерня I и III передач | |
| 22 | ИЖП3.СБ.1-82 | Шестерня I передачи в сборе |
