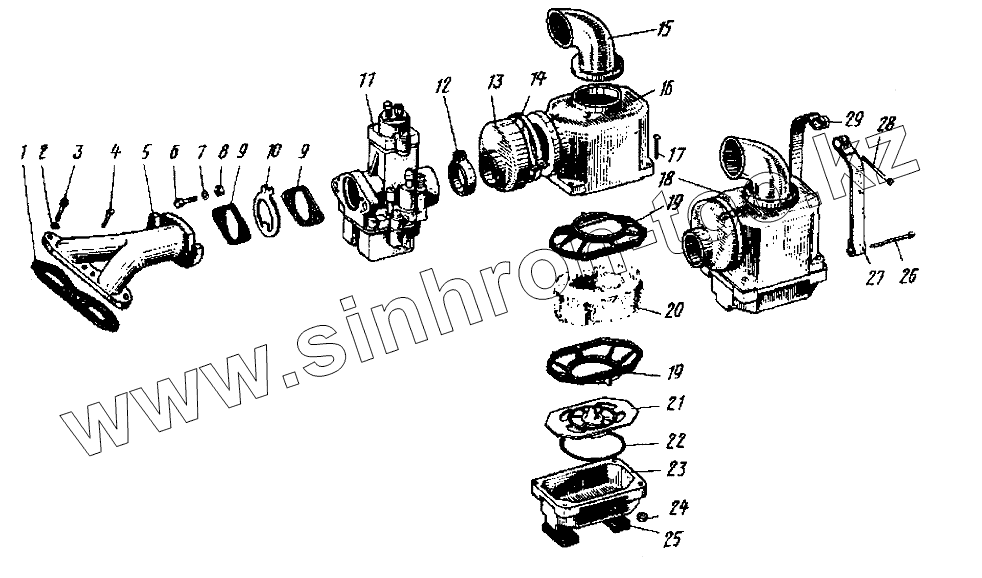

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Система питания
1
2
3
4
4
5
6
7
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖЮ4.1-108 | Прокладка | |
| 2 | ИЖШГ-8 | Шайба | |
| 3 | ИЖЮТ.1-115 | Болт М8х25 | |
| 4 | М8-6gх25 | Болт с шестигранной головкой (d=М8, S=12, l=25) | |
| 4 | ИЖЮ.1-116 | Винт М8х25 | |
| 5 | ИЖЮ4.1-110-2 | Патрубок | |
| 6 | ИЖЮ4Т.1-171 | Болт М8х1 | |
| 7 | ИЖШБ-16 | Шайба | |
| 8 | М8х-6Н | Гайка ОСТ37.001.124-75 | |
| 9 | ИЖЮ4.1-158 | Прокладка | |
| 9 | ИЖПС.1-122 | Прокладка карбюратора | |
| 10 | ИЖЮ3.0-3-1 | Регулятор | |
| 11 | К-68А-1107010 | Карбюратор ОСТ37.001.207-78 | |
| 11 | К-65Д-1107010 | Карбюратор ОСТ37.001.207-78 | |
| 11 | К-68Д-1107010 | Карбюратор ОСТ37.001.207-78 | |
| 12 | ИЖЮ.СБ.9-6 | Хомут в сборе | |
| 13 | ИЖЮ.9-10-2 | Патрубок | |
| 14 | ИЖП3.СБ.9-1 | Хомут в сборе | |
| 15 | ИЖЮ2.9-4 | Патрубок | |
| 16 | ИЖЮ2.9-1-2 | Корпус | |
| 17 | М5-6gх30 | Винт ОСТ37.001.127-81 | |
| 18 | ИЖЮ2.СБ.9-0-1 | Фильтр воздушный | |
| 19 | ИЖЮ2.9-2-1 | Решетка | |
| 20 | ИЖЮ2.9-3 | Элемент фильтрующий | |
| 21 | ИЖЮ2.9-5 | Решетка маслонаправляющая | |
| 22 | ИЖЮ2.9-6-1 | Прокладка | |
| 23 | ИЖЮ2.9-7 | Ванна масляная | |
| 26 | ИЖШПЛ-9 | Шплинт | |
| 27 | ИЖЮ.СБ.14-2 | Лента левая | |
| 28 | ИЖЮ.0-9-1 | Винт стяжной | |
| 29 | ИЖЮ.СБ.14-1 | Лента правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
