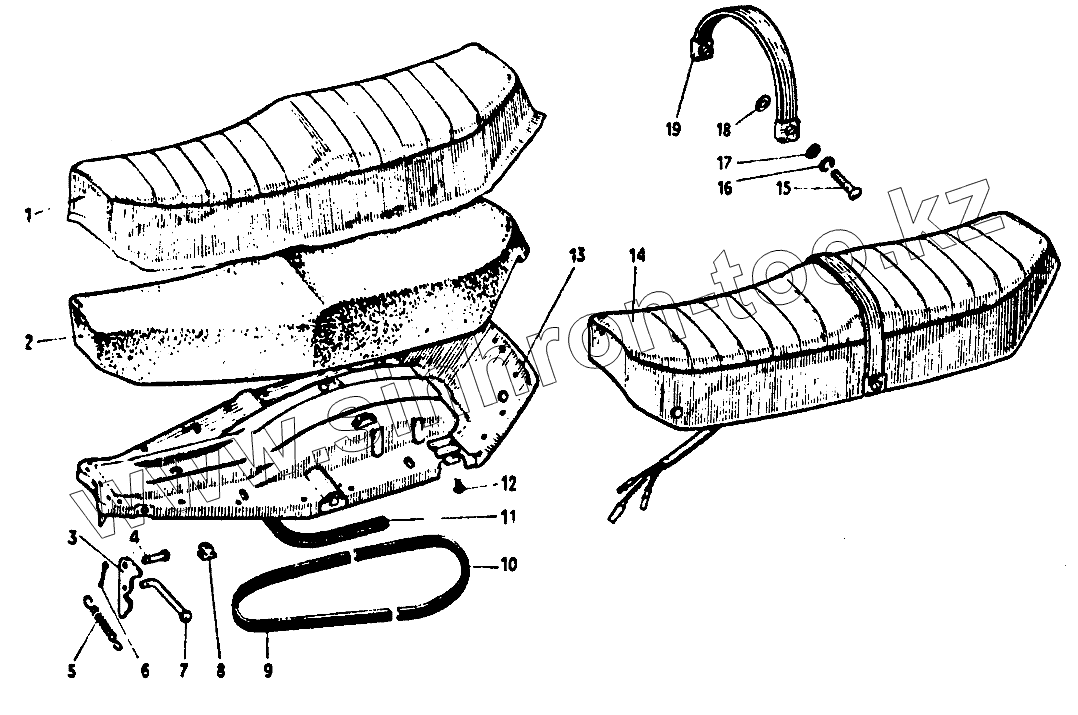

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Седло
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7.107-6802010 | Чехол седла | |
| 2 | 7.107-6803012 | Подушка седла | |
| 3 | ИЖЮ.6-53-1 | Зацеп | |
| 4 | ИЖЮ.6-61 | Ось зацепа | |
| 5 | 7.107-6800024 | Пружина | |
| 6 | 258012-29 | Шплинт 2х12 | |
| 7 | 7.107-6800022 | Толкатель | |
| 8 | ИЖЮ.6-39-1 | Амортизатор резиновый | |
| 9 | 7.107-6802014 | Облицовка | |
| 10 | 7.107-6802018 | Облицовка | |
| 11 | ИЖП3.6-20 | Прокладка | |
| 12 | 366153-29 | Пистон | |
| 13 | 7.107-6801010 | Основание седла | |
| 14 | 7.107-6800020 | Седло | |
| 14 | 7.107-6800950 | Седло | |
| 15 | ИЖВ-20 | Винт М6х20 | |
| 16 | 252134-29 | Шайба 6 | |
| 17 | ИЖПС.6-78 | Втулка | |
| 18 | 252004-27 | Шайба 6 | |
| 19 | 7.107-6819010 | Ручка пассажира |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
