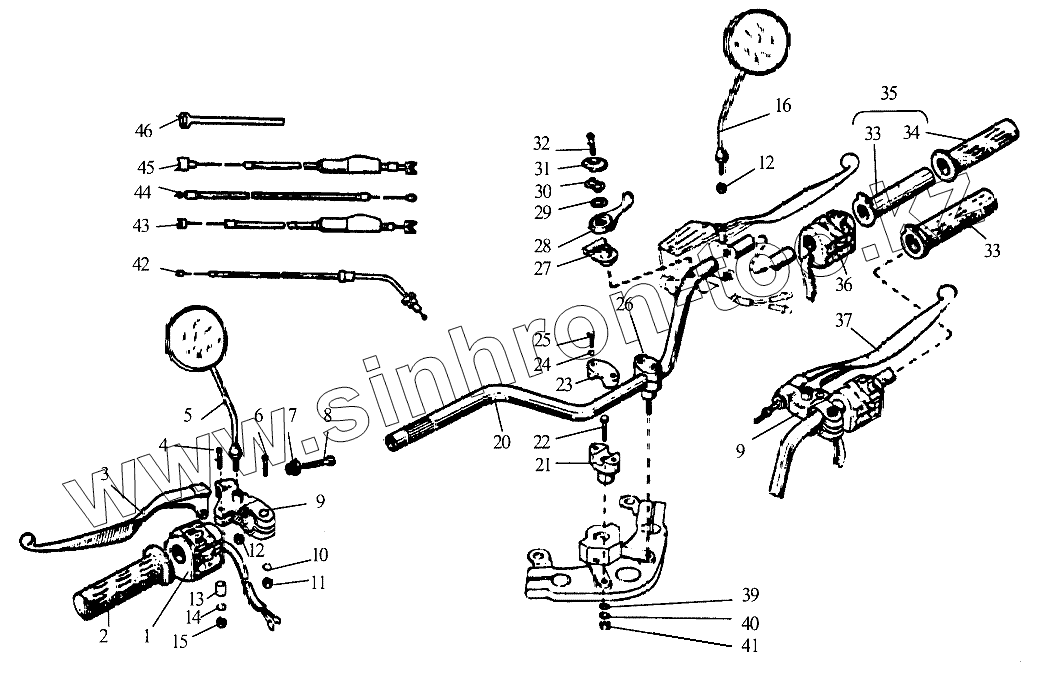

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Руль, механизмы управления, тросы управления
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
15
16
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ИЖ56.0-64-1 | ИЖ56.0-64-1 | Хомутик | |
| 6.113-3402010-10 | 6.113-3402010-10 | Руль | |
| 1 | 7.107-3709010 | Переключатель сигнализации | |
| 2 | ИЖД15.8-3 | Рукоятка руля левая | |
| 3 | 7.107-1602060-20 | Рычаг | |
| 4 | 220109-29 | Винт М6-6gх25 | |
| 5 | ИЖПС.СБ.11-10-4 | Зеркало левое | |
| 6 | ИЖБ-21 | Болт М8х1-6gх35 | |
| 7 | ИЖЮ.8-4 | Контргайка | |
| 7 | ИЖЮ.8-4 | Контргайка | |
| 8 | ИЖЮ.8-3-2 | Винт регулировочный | |
| 8 | ИЖЮ.8-3-2 | Винт регулировочный | |
| 9 | ИЖПС.СБ.8-12-3 | Кронштейн | |
| 10 | 252155-29 | Шайба 8 | |
| 11 | 250511-29 | Гайка М8х1-6Н | |
| 12 | 250512-29 | Гайка М10-6Н | |
| 13 | ИЖПС.8-36 | Втулка распорная | |
| 14 | 252134-29 | Шайба 6 | |
| 14 | 252134-29 | Шайба 6 | |
| 15 | 250503-29 | Гайка М6-6Н | |
| 15 | 250503-29 | Гайка М6-6Н | |
| 16 | ИЖПС.СБ.11-10-3 | Зеркало правое | |
| 20 | ИЖПС.8-5-2 | Руль (труба) | |
| 21 | ИЖП4.0-1,15-4 | Держатель руля | |
| 22 | ИЖП4.0-171 | Болт М10х1-6gх50 | |
| 23 | ИЖП4.0-116-1 | Накладка | |
| 24 | 252155-29 | Шайба 8 | |
| 25 | ИЖБ-21 | Болт М8х1-6gх35 | |
| 26 | ИЖП4.СБ.0-15 | Держатель руля | |
| 27 | ИЖ49.8-15 | Корпус рычага | |
| 28 | ИЖ49.8-14 | Рычаг топливного корректора | |
| 29 | ИЖШВ-45 | Шайба | |
| 30 | ИЖ49.8-18 | Шайба волнообразная | |
| 31 | ИЖ49.8-16 | Крышка рычага | |
| 32 | ИЖВ-37 | Винт М6-6gх22 | |
| 33 | ИЖПС.8-8-3 | Катушка | |
| 34 | ИЖПС.8-7 | Рукоятка руля правая | |
| 35 | ИЖПС.СБ.8-3-3 | Ручка в сборе | |
| 36 | 7.107-3710010-10 | Переключатель комбинированный | |
| 37 | 7.107-3505062-20 | Рычаг тормоза | |
| 39 | ИЖПС.0-3-1 | Шайба | |
| 40 | 252156-29 | Шайба 10 | |
| 41 | 250513-29 | Гайка М10х1-6Н | |
| 42 | ИЖПС.СБ.12-2-3 | Трос газа | |
| 43 | ИЖП4.СБ.12-1-2 | Трос ручного тормоза | |
| 44 | ИЖПС.СБ.12-21 | Трос топливного корректора | |
| 45 | ИЖЮ.СБ.12-3-2 | Трос сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
