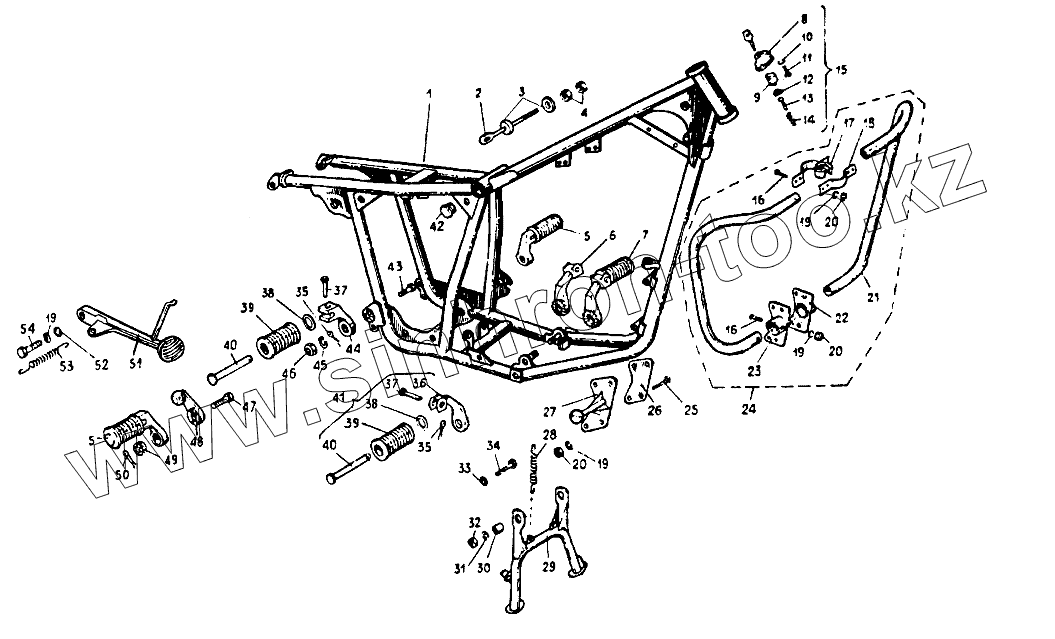

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Рама
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖЮ4.СБ.2-1-2 | Рама | |
| 2 | БП56.2-5 | Болт М12-1,25-8gх181,5 | |
| 3 | БП56.2-4-1 | Шайба | |
| 4 | М12х1,25-6Н | Гайка шестигранная (d=М12х1,25, S=19) | |
| 5 | ИЖП3.СБ.2-49 | Подножка пассажира левая | |
| 6 | ИЖП3.СБ.2-61 | Кронштейн подножки водителя левый | |
| 7 | ИЖП3.СБ.2-57 | Подножка водителя левая | |
| 8 | ИЖП3-3704087-01 | Корпус | |
| 9 | ИЖП3-3704010-01СБ | Замок в сборе | |
| 10 | [Шайба 6 ОСТ37.001.115-75] | Шайба 6 ОСТ37.001.115-75 | |
| 11 | ИЖП3-3704088 | Болт М6-6gх13 | |
| 12 | ИЖП3-3704085 | Планка | |
| 13 | ИЖП3-3704084 | Штырь | |
| 14 | ИЖП3-3704086 | Пружина | |
| 15 | ИЖП3.СБ.2-55 | Замок | |
| 16 | М8-6gх50 | Болт ОСТ37.001.123-75 | |
| 17 | ИЖП4.56-2 | Прокладка | |
| 18 | ИЖП4.56-1 | Кронштейн | |
| 19 | [Шайба 8 ОСТ37.001.115-75] | Шайба 8 ОСТ37.001.115-75 | |
| 20 | М8-6Н | Гайка ОСТ37.001.124-75 | |
| 21 | 7.107-8217013 | Дуга левая | |
| 21 | 7.107-8217012 | Дуга правая | |
| 22 | ИЖЮ4.СБ.56-6 | Кронштейн левый | |
| 23 | ИЖЮ4.СБ.56-5 | Кронштейн правый | |
| 24 | 7.107-8217930 | Дуги безопасности (комплект) | |
| 25 | ИЖБ-9-1 | Болт М8-6gх77 | |
| 26 | ИЖЮ2.1-1 | Кронштейн мотора | |
| 27 | БП.СБ.2-60 | Кронштейн передний в сборе | |
| 28 | ИЖ56.2-155 | Пружина подставки | |
| 29 | ИЖП4.СБ.2-6-1 | Подставка центральная | |
| 30 | ИЖ56.2-47 | Втулка распорная | |
| 31 | [Шайба 12 ОСТ37.001.115-75] | Шайба 12 ОСТ37.001.115-75 | |
| 32 | М12-6Н | Гайка ОСТ37.001.124-75 | |
| 33 | ИЖШБ-104 | Шайба 12 | |
| 34 | ИЖБ-112 | Болт М12-6gх75 | |
| 35 | [Шплинт 2х12 ОСТ37.001.124-75] | Шплинт 2х12 ОСТ37.001.124-75 | |
| 36 | ИЖП3.СБ.2-60 | Кронштейн подножки водителя правый | |
| 37 | ИЖП4.2-9 | Ось | |
| 38 | ИЖП4.2-8 | Шайба | |
| 39 | ИЖП4.2-10 | Валик (d=21, D=40, B=95) | |
| 40 | ИЖП3.СБ.2-51 | Труба в сборе | |
| 41 | ИЖП3.СБ.2-56 | Подножка водителя правая | |
| 42 | ИЖП4.2-68 | Заглушка | |
| 43 | ИЖБ-117 | Болт М14х1,5-6gх38 | |
| 44 | ИЖП4.2-6-2 | Кронштейн | |
| 45 | ИЖШГ-14 | Шайба 14 | |
| 46 | М14х1,5-6Н | Гайка ОСТ37.001.124-75 | |
| 47 | ИЖБ-115 | Болт М14х1,5-6gх48 | |
| 48 | БП56.2-3-1 | Рычаг шаровой | |
| 49 | 14х1,5-6Н | Гайка ОСТ37.001.108-75 | |
| 50 | ИЖШПЛ-1 | Шплинт 3,2х28 | |
| 51 | ИЖП4.СБ.2-114 | Упор боковой | |
| 52 | [Шайба 8 ОСТ37.001.144-75] | Шайба 8 ОСТ37.001.144-75 | |
| 53 | ИЖП2.2-53 | Пружина бокового упора | |
| 54 | ИЖБ-8 | Болт М8х1-6gх20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
