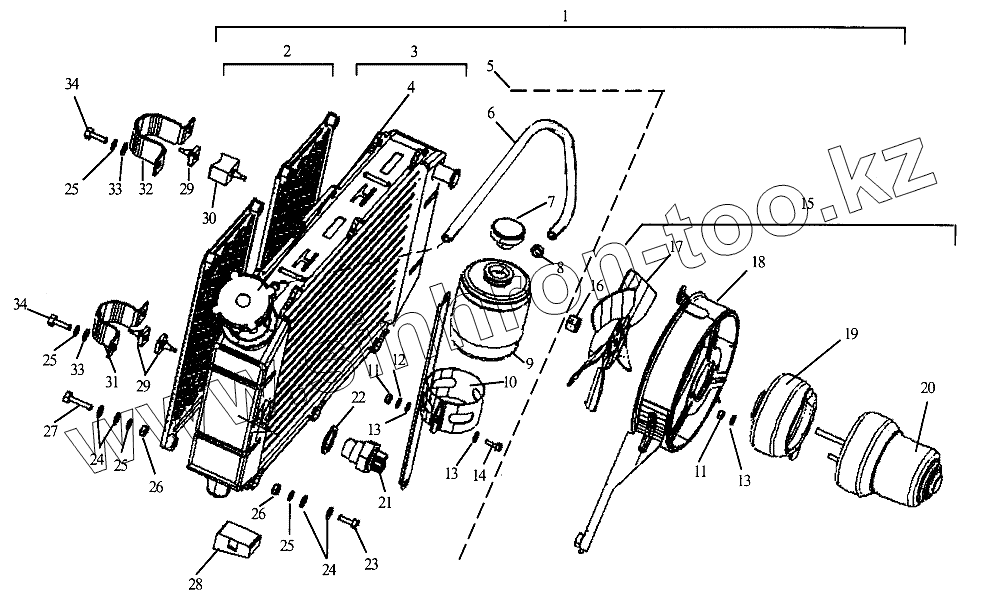

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Радиатор с вентилятором
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
25
26
26
27
28
29
29
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖЮ6.СБ.1-501 | Радиатор с вентилятором | |
| 2 | ИЖЮ6.СБ.1-475 | Защита радиатора | |
| 3 | ИЖЮ6.СБ.1-505 | Радиатор | |
| 4 | 412-1304010 | Пробка радиатора | |
| 5 | ИЖЮ6.СБ.1-516-10 | Бачок расширительный в сборе | |
| 6 | ИЖЮ6.1-596 | Шланг бачка расширительного | |
| 7 | 6.115-1300013 | Крышка бачка расширительного | |
| 8 | 854892 | Хомут | |
| 9 | 6.115-1300012-02 | Бачок расширительный | |
| 10 | ИЖЮ6.СБ.1-522-10 | Держатель бачка | |
| 11 | [Гайка 5-6Н ОСТ37.001.124-75] | Гайка 5-6Н ОСТ37.001.124-75 | |
| 12 | [Шайба 5 ОСТ37.001.115-75] | Шайба 5 ОСТ37.001.115-75 | |
| 13 | [Шайба 5 ОСТ37.001.144-75] | Шайба 5 ОСТ37.001.144-75 | |
| 14 | М5-6gх14 | Винт ОСТ37.001.127-81 | |
| 15 | ИЖЮ6.СБ.1-541 | Вентилятор | |
| 16 | 6.115-1308014 | Гайка | |
| 17 | 6.115-1308040 | Крыльчатка | |
| 18 | ИЖЮ6.СБ.1-542 | Остов вентилятора | |
| 19 | 6.115-1308012 | Чехол | |
| 20 | МЭ236-3730000 | Электродвигатель | |
| 21 | 661.3710 | Термореле ТУ37.459.103-89 | |
| 22 | 6.115-1300018 | Прокладка датчика | |
| 23 | ИЖВ-103 | Винт М6-6gх21 | |
| 24 | [Шайба 6 ОСТ37.001.144-75] | Шайба 6 ОСТ37.001.144-75 | |
| 25 | [Шайба 6 ОСТ37.001.115-75] | Шайба 6 ОСТ37.001.115-75 | |
| 26 | 6-6Н | Гайка ОСТ37.001.124-75 | |
| 27 | М6-6gх25 | Винт с полукруглой головкой (d=М6, l=25) | |
| 28 | ИЖЮ6.1-558 | Подушка радиатора | |
| 29 | ИЖЮ6.1-536 | Демпфер | |
| 30 | ИЖЮ6.1-537 | Демпфер | |
| 31 | ИЖЮ6.1-560 | Скоба | |
| 32 | ИЖЮ6.1-560-1 | Скоба | |
| 33 | [Шайба 6 ОСТ37.001.144-75] | Шайба 6 ОСТ37.001.144-75 | |
| 34 | М6-6gх30 | Болт ОСТ37.001.123-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
