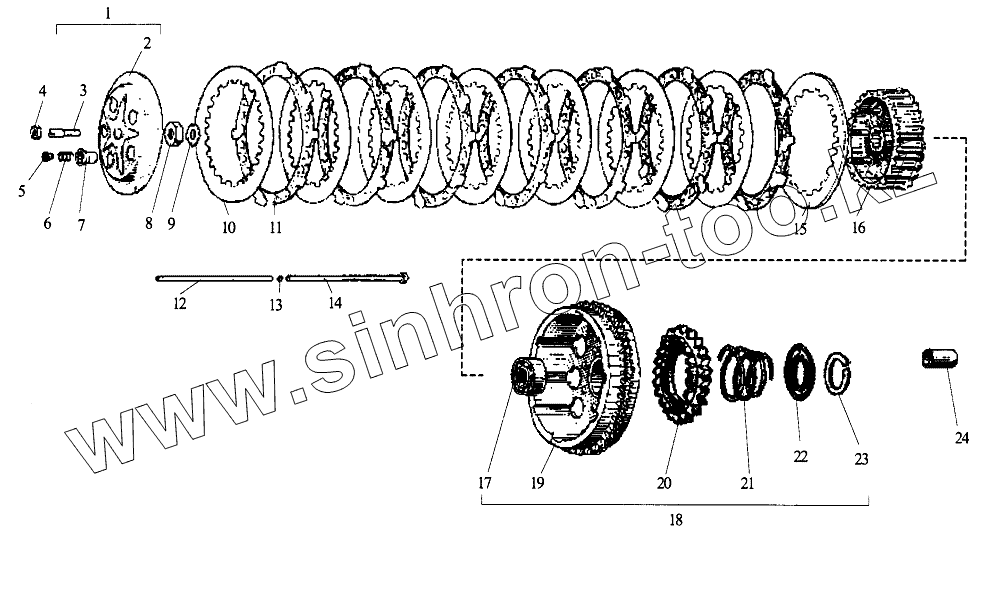

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Муфта сцепления
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
18
18
19
19
19
20
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖП5-01.СБ1-42 | Диск нажимной с винтом | |
| 1 | ИЖЮ4.СБ.1-33 | Диск нажимной с винтом | |
| 2 | ИЖЮ4.СБ.1-34 | Диск нажимной сцепления | |
| 2 | ИЖП5-01.1-69 | Диск нажимной | |
| 3 | ИЖЮ4.1-183 | Винт М8х1-6gх41 | |
| 3 | ИЖВ-110 | Винт М8х1х35 | |
| 4 | М8х1.66.8 | Гайка ГОСТ5927-70 | |
| 4 | М8х1-6Н | Гайка ОСТ37.001.124-75 | |
| 5 | ИЖ49.1-145 | Гайка М6-6Н | |
| 6 | ИЖЮ4.1-199 | Пружина | |
| 6 | ИЖПС.1-112 | Пружина | |
| 7 | ИЖ49.1-144 | Колпачок | |
| 8 | ИЖГ-14Т | Гайка М14х1.5 LH-6Н | |
| 9 | ИЖШ3-11 | Шайба зубчатая | |
| 10 | ИЖП4.1-39 | Диск ведомый | |
| 11 | ИЖ49.1-139-1 | Диск сцепления ведущий | |
| 11 | ИЖП5.1-22 | Диск сцепления ведущий | |
| 12 | ИЖЮ.1-112 | Стержень | |
| 12 | ИЖ49.1-147-10 | Стержень упорный | |
| 13 | Б5,556 | Шарик | |
| 14 | ИЖПС.1-98 | Толкатель муфты сцепления | |
| 14 | ИЖЮ-137 | Толкатель | |
| 15 | ИЖ49.1-140 | Диск опорный муфты сцепления | |
| 16 | ИЖЮ5.СБ.1-51 | Барабан внутренний в сборе | |
| 17 | 104 | Подшипник ГОСТ8338-75 | |
| 18 | ИЖЮ4.СБ.1-31 | Барабан наружный в сборе | |
| 18 | ИЖЮ5.СБ.1-31-10 | Барабан наружный в сборе | |
| 18 | ИЖЮ5.СБ.1-31-20 | Барабан наружный в сборе | |
| 19 | ИЖЮ5.СБ.1-32-10 | Барабан наружный с храповиком | |
| 19 | ИЖЮ5.СБ.1-32-20 | Барабан наружный с храповиком | |
| 19 | ИЖЮ5.СБ.1-32 | Барабан наружный с храповиком | |
| 20 | ИЖЮ4.1-209 | Зубчатка | |
| 20 | ИЖП3.1-127-1 | Зубчатка | |
| 21 | ИЖЮ.1-143 | Пружина | |
| 22 | ИЖЮ.1-144 | Шайба | |
| 22 | ИЖПС.1-110 | Шайба | |
| 23 | ИЖЮ.1-145 | Кольцо | |
| 23 | ИЖПС.1-111 | Кольцо | |
| 24 | ИЖЮ5.1-129 | Втулка распорная наружного барабана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
