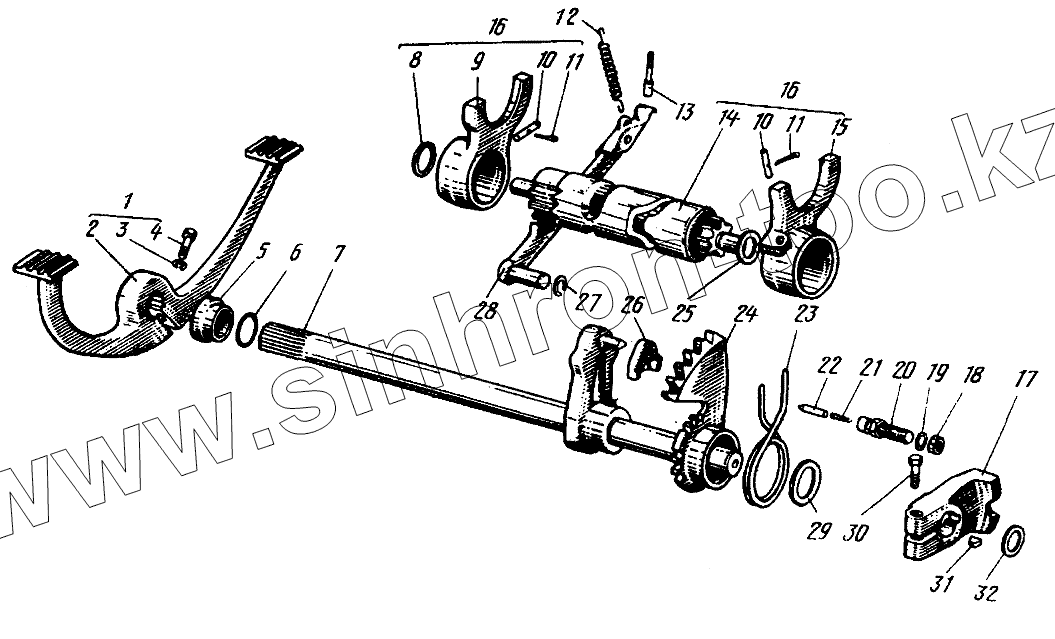

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Механизм переключения передач
1
1
2
2
3
3
4
4
5
6
6
7
8
8
9
10
10
10
10
11
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖП5-01.СБ.1-110 | Рычаг переключения в сборе | |
| 1 | ИЖЮ.СБ.1-41 | Педаль переключения скоростей в сборе | |
| 2 | ИЖП5-01.СБ.1-111 | Рычаг переключения | |
| 2 | ИЖЮ.СБ.1-43 | Педаль с наконечником | |
| 3 | ИЖШГ-7 | Шайба 7 | |
| 3 | [Шайба 8 ОСТ37.001.115-75] | Шайба 8 ОСТ37.001.115-75 | |
| 4 | ИЖЮ3.1-185 | Болт М7-6gх24 | |
| 4 | 360015-29 | Болт М8х1-6gх22 | |
| 5 | ИЖЮ3.1-170 | Втулка | |
| 6 | ИЖП2.1-421 | Кольцо уплотнительное (d=13,7, D=17,7, B=2) | |
| 6 | ИЖЮ5.1-241 | Кольцо уплотнительное | |
| 7 | ИЖЮ.СБ.1-38 | Вал механизма переключения передач | |
| 8 | ИЖШБ-49 | Шайба | |
| 8 | ИЖШБ-49-1 | Шайба | |
| 9 | ИЖЮ3.1-96 | Вилка переключений I и III передач | |
| 10 | 9.604-1803054 | Штифт | |
| 10 | ИЖЮ.1-93 | Штифт | |
| 11 | 2.5х20-0,01 | Шплинт ОСТ37.001.171-81 | |
| 12 | ИЖ49.1-36 | Пружина | |
| 13 | ИЖЮ5.СБ.1-4 | Контакт нейтрали в сборе | |
| 13 | ИЖП4.СБ.1-33 | Контакт нейтрали | |
| 14 | ИЖЮ4.1-95 | Вал червячный | |
| 15 | ИЖЮ3.1-131 | Вилка II и IV передачи | |
| 16 | ИЖЮ4.СБ.1-40 | Вал червячный в сборе | |
| 17 | ИЖЮ3.1-63-2 | Кулачок автомата | |
| 18 | М10х1,25-6Н | Гайка ОСТ37.001.108-75 | |
| 19 | ИЖЮ3.1-184 | Шайба стопорная | |
| 20 | ИЖЮ.1-87 | Упор анкера | |
| 21 | ИЖЮ.1-88 | Пружина стопорная анкера | |
| 22 | ИЖЮ.1-86 | Стопор анкера | |
| 23 | ИЖЮ.1-81 | Пружина механизма переключения передач | |
| 24 | ИЖЮ.1-80-2 | Сектор переключения передач | |
| 25 | ИЖШБ-23 | Шайба | |
| 26 | ИЖЮ.1-82 | Анкер переключения передач | |
| 27 | ИЖЮ.1-60-1 | Кольцо стопорное | |
| 28 | ИЖЮ2.СБ.1-48 | Фиксатор в сборе | |
| 28 | ИЖЮ2.СБ.1-48-10 | Фиксатор в сборе | |
| 29 | ИЖЮ4.1-178 | Шайба | |
| 30 | М10-6gх28 | Болт ОСТ37.001.123-75 | |
| 31 | ИЖШП-1 | Шпонка сегментная | |
| 32 | ИЖЮ3.1-159 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
