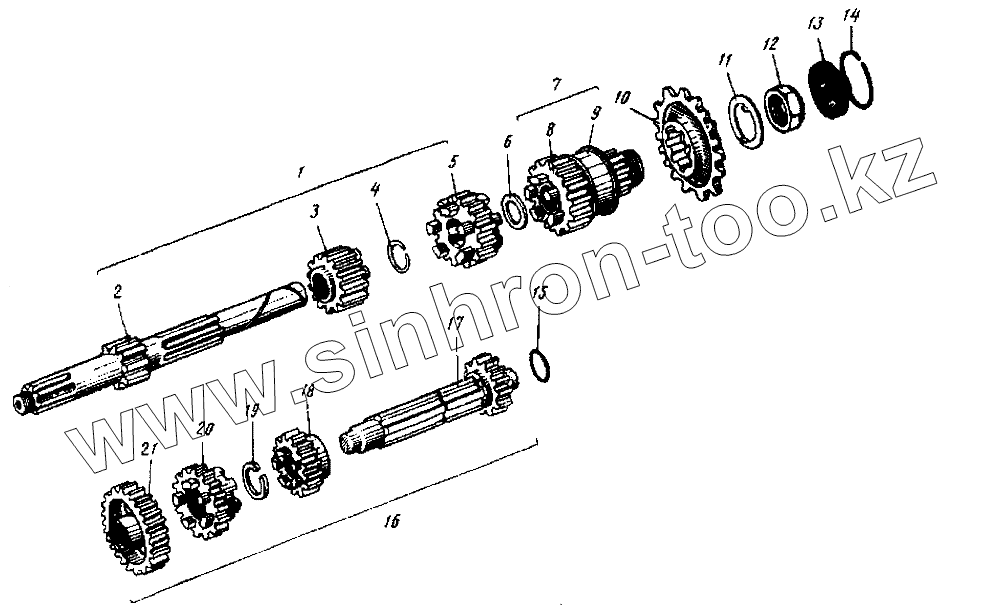

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Коробка передач
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
15
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖЮ.СБ.1-26 | Вал первичный с шестернями | |
| 2 | ИЖЮ.1-69-1 | Вал первичный | |
| 3 | ИЖЮ.1-135 | Зубчатое колесо II передачи | |
| 4 | ИЖЮ5.1-231 | Кольцо установочное | |
| 5 | ИЖЮ.1-71 | Зубчатое колесо II и IV передач | |
| 6 | ИЖШБ-34-1 | Шайба | |
| 6 | ИЖШБ-34 | Шайба | |
| 7 | ИЖЮ4.СБ.1-92 | Вал вторичный в сборе | |
| 8 | ИЖЮ4.СБ.1-13 | Вал вторичный | |
| 9 | 192906КМ | Роликоподшипник ГОСТ7242-70 | |
| 10 | ИЖЮ.1-146 | Звездочка | |
| 10 | ИЖЮ.1-140-1 | Звездочка (Z=16) | |
| 11 | ИЖ49.1-129 | Шайба стопорная | |
| 12 | ИЖ49.1-130 | Гайка вторичного вала | |
| 13 | ИЖП2.1-416 | Колпачок гайки вторичного вала | |
| 14 | ИЖП2.1-420 | Кольцо | |
| 15 | ИЖЮ5.1-193-04 | Шайба (S=0,5мм) | |
| 15 | ИЖЮ5.1-193 | Шайба (S=0,6мм) | |
| 15 | ИЖЮ5.1-193-01 | Шайба (S=0,7мм) | |
| 15 | ИЖЮ5.1-193-02 | Шайба (S=0,8мм) | |
| 15 | ИЖЮ5.1-193-03 | Шайба (S=0,95мм) | |
| 16 | ИЖЮ3.СБ.1-27-1 | Вал промежуточный с шестернями | |
| 17 | ИЖП4.1-56 | Вал промежуточный | |
| 18 | ИЖЮ.1-136 | Зубчатое колесо III передачи | |
| 19 | ИЖ49.1-48 | Кольцо установочное | |
| 20 | ИЖЮ.1-72 | Зубчатое колесо I и III передач | |
| 21 | ИЖЮ3.СБ.1-53 | Зубчатое колесо I передачи в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
