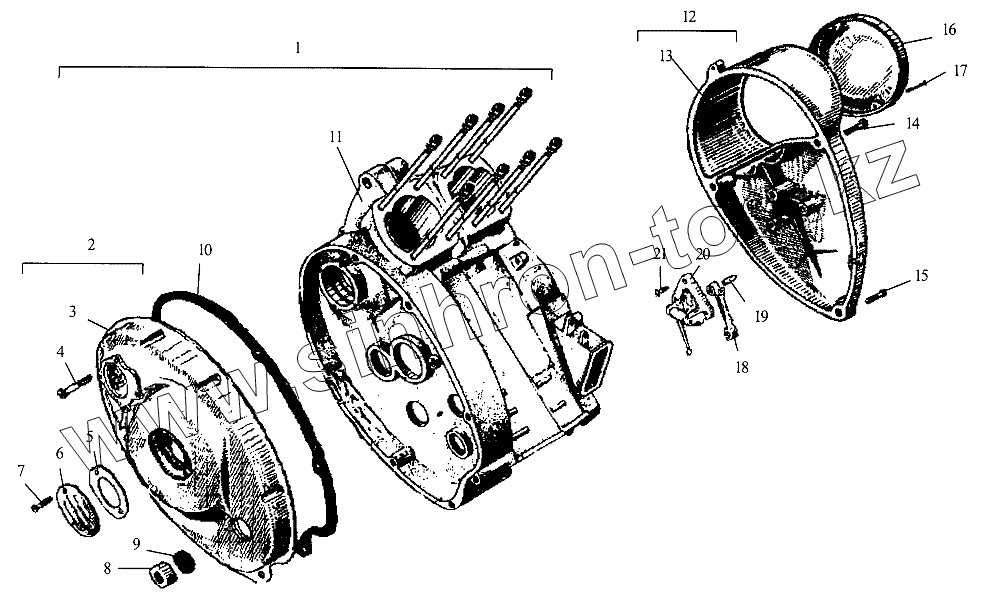

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Картер двигателя
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖЮ5.СБ.1-20 | Картер двигателя в сборе | |
| 2 | ИЖЮ6.СБ.1-23-2 | Крышка левая | |
| 3 | ИЖЮ5.1-335 | Крышка левая | |
| 3 | ИЖЮ5.1-335-01 | Крышка левая | |
| 4 | ИЖВ-113 | Винт М6х30 | |
| 5 | ИЖЮ.1-40-1 | Прокладка | |
| 6 | ИЖЮ5.СБ.1-22-1 | Крышка со щупом | |
| 7 | ИЖВ-3 | Винт М5х14 | |
| 8 | ИЖЮ5.1-223-1 | Отражатель | |
| 9 | ИЖЮ5.СБ.1-61 | Манжета 1,2-22х35-2 ГОСТ8752-79 | |
| 10 | ИЖЮ.1-37 | Прокладка левой крышки | |
| 11 | ИЖЮ5.СБ.1-319 | Картер | |
| 12 | ИЖЮ4.СБ.1-21 | Крышка картера правая | |
| 13 | ИЖЮ4.1-36 | Крышка картера правая | |
| 14 | ВМ6-6gх48 | Винт ГОСТ1491-80 | |
| 15 | М6-6gх25 | Винт с полукруглой головкой (d=М6, l=25) | |
| 16 | ИЖЮ4.1-141 | Крышка генератора | |
| 17 | ВМ5-6gх16 | Винт ОСТ37.001.127-81 | |
| 18 | ИЖЮ.СБ.1-25-10 | Рычаг троса с шариком | |
| 19 | ИЖЮ.1-55 | Ось рычага троса | |
| 20 | ИЖЮ.СБ.1-23 | Кронштейн с рычагом автомата | |
| 21 | М5-6gх16 | Винт с полукруглой головкой (d=М5, l=16) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
