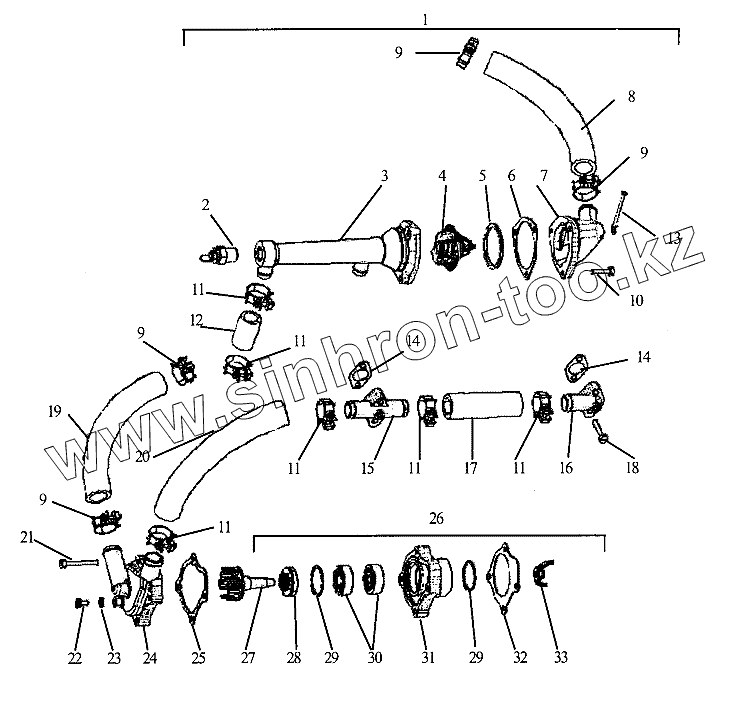

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Детали системы жидкостного охлаждения двигателя
1
2
3
4
5
6
7
8
9
9
9
9
10
11
11
11
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖЮ6.СБ.1-472-10 | Коллектор в сборе | |
| 2 | ТМ111-1 | Датчик сигнализации температуры | |
| 3 | ИЖЮ6.1-440-10 | Коллектор | |
| 4 | ТС103-1306040-12 | Термостат ТУ37.372.074-87 | |
| 5 | ИЖЮ6.1-482 | Прокладка термостата | |
| 6 | ИЖЮ6.1-442 | Прокладка крышки коллектора | |
| 7 | ИЖЮ6.1-441 | Крышка коллектора | |
| 8 | ИЖЮ6.1-570 | Шланг отводящий | |
| 9 | ИЖЮ6.СБ.1-474-01 | Хомут | |
| 10 | ИЖВ-103 | Винт М6-6gх21 | |
| 11 | ИЖЮ6.СБ.1-474 | Хомут | |
| 12 | ИЖЮ6.1-571 | Шланг | |
| 13 | ИЖЮ6.СБ.1-544 | Провод коллектора | |
| 14 | ИЖЮ6.1-443 | Прокладка патрубка | |
| 15 | ИЖЮ6.1-436 | Патрубок цилиндра левого | |
| 16 | ИЖЮ6.1-456 | Шланг межцилиндровый | |
| 17 | ИЖЮ6.1-437 | Патрубок цилиндра правого | |
| 18 | ИЖВ-1-13 | Винт М6х30 | |
| 19 | ИЖЮ6.1-569 | Шланг подводящий | |
| 20 | ИЖЮ6.1-455 | Шланг насоса | |
| 21 | ИЖВ-8 | Винт М6х37 | |
| 22 | М6-6gх10 | Винт ОСТ37.001.130-81 | |
| 23 | ИЖЮ6.1-454 | Прокладка пробки | |
| 24 | ИЖЮ6.1-445 | Крышка насоса | |
| 25 | ИЖЮ6.1-449 | Прокладка крышки насоса | |
| 26 | ИЖЮ6.СБ.1-471-1 | Насос водяной | |
| 27 | ИЖЮ6.СБ.1-468-1 | Вал с крыльчаткой | |
| 28 | ИЖП6.СБ.1-14 | Манжета насоса водяного в сборе | |
| 29 | В35.65.С2ВА | Кольцо ГОСТ13943-86 | |
| 30 | 6-300 | Подшипник ГОСТ8338-75 | |
| 31 | ИЖЮ6.1-446 | Корпус насоса | |
| 32 | ИЖЮ6.1-450 | Прокладка корпуса насоса | |
| 33 | ИЖЮ6.СБ.1-460-1 | Поводок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
