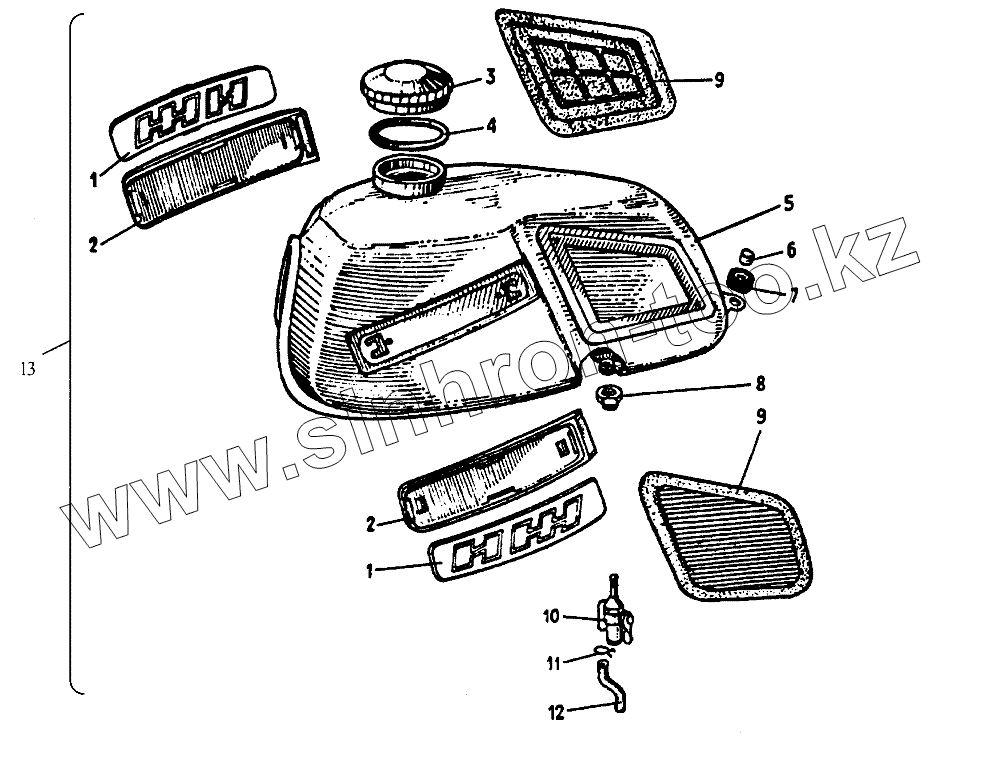

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер". Бензобак
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7.107-8212024-01 | Знак товарный | |
| 2 | 7.107-8212022-02 | Обойма | |
| 3 | ИЖП3.СБ.7-6-3 | Крышка бензобака | |
| 3 | ИЖЮ.СБ.7-8 | Пробка бензобака в сборе | |
| 4 | ИЖ56.7-8-1 | Прокладка | |
| 5 | 7.107-1101010 | Бензобак | |
| 6 | ИЖПС.7-10 | Втулка | |
| 7 | ИЖП4.7-12 | Втулка | |
| 8 | ИЖГ-25 | Гайка М14х1,5-6Н | |
| 9 | 7.107-1101103 | Полушка коленная левая | |
| 9 | 7.107-1101102 | Подушка коленная правая | |
| 10 | ИЖ49.СБ.21-1-1 | Бензокраник с фильтром в сборе | |
| 11 | ИЖП3.0-104 | Скрепка | |
| 12 | ИЖ56.0-38 | Шланг бензобака | |
| 13 | 7.107-1101500 | Бак топливный в сборе |
