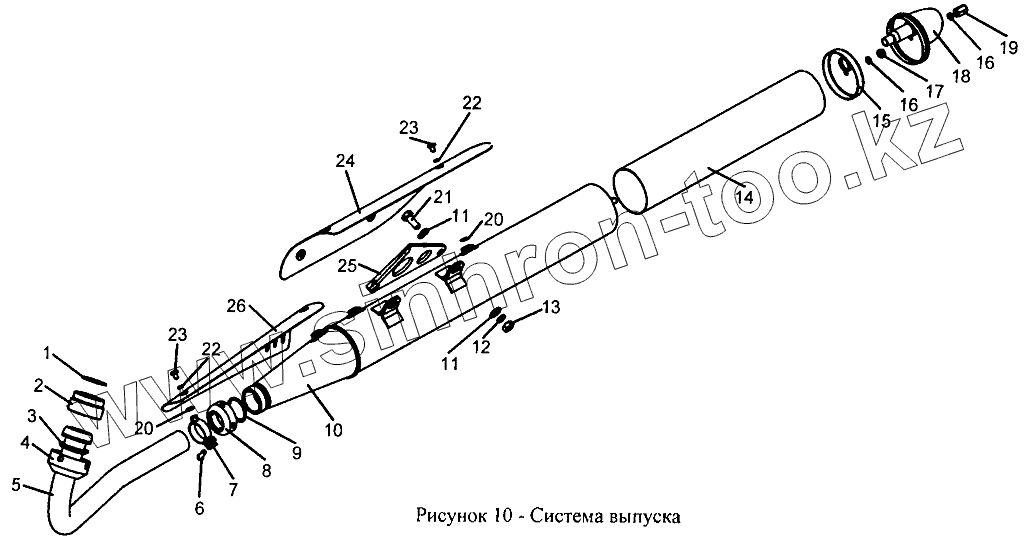

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Система выпуска
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2.673-1203020 | Шайба | |
| 2 | 2.673-1203033-20 | Муфта | |
| 3 | 2.673-1203037 | Кольцо | |
| 4 | 2.673-1203035-10 | Гайка верхняя | |
| 5 | 2.673-1203040-30 | Труба глушителя | |
| 6 | М5-6gх16 | Винт с полукруглой головкой (d=М5, l=16) | |
| 7 | 2.673-1201530 | Хомут с гайкой | |
| 8 | 2.673-1200127 | Гайка нижняя | |
| 9 | 2.673-1201024 | Кольцо | |
| 10 | 2.673-1201510-30 | Глушитель | |
| 11 | ИЖШБ-404 | Шайба плоская (d=8,4, D=16, t=1,6) | |
| 12 | [Шайба 8 ОСТ37.001.115-75] | Шайба 8 ОСТ37.001.115-75 | |
| 13 | М8х1-6Н | Гайка ОСТ37.001.124-75 | |
| 14 | 2.673-1201570-30 | Элемент акустический | |
| 15 | 2.673-1201526 | Крышка | |
| 16 | [Шайба 6 ОСТ37.001.115-75] | Шайба 6 ОСТ37.001.115-75 | |
| 17 | М6-6Н | Гайка ОСТ37.001.124-75 | |
| 18 | 2.673-1201550-30 | Крышка в сборе | |
| 19 | 2.673-1201529 | Гайка | |
| 20 | 7.110-1203079 | Шайба | |
| 21 | ИЖБ-407 | Болт с шестигранной головкой (d=М8х1, S=12, l=20) | |
| 22 | [Шайба 5 ОСТ37.001.145-75] | Шайба 5 ОСТ37.001.145-75 | |
| 23 | 2.673-1201512 | Винт | |
| 24 | 2.673-1201511-10 | Накладка | |
| 25 | 2.673-1205022-30 | Кронштейн | |
| 26 | 2.673-1201524 | Накладка передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
