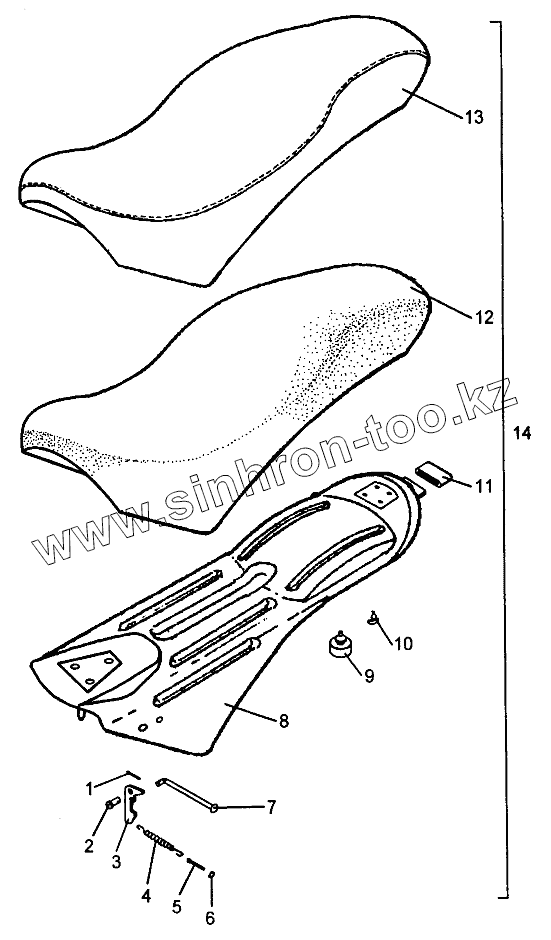

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Седло
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Шплинт 2,5х20 ОСТ37.001.171-81] | Шплинт 2,5х20 ОСТ37.001.171-81 | |
| 2 | ИЖЮ.6-61 | Ось зацепа | |
| 3 | ИЖЮ.6-53-1 | Зацеп | |
| 4 | 7.107-6800024 | Пружина | |
| 5 | [Шплинт 2х12 ОСТ37.001.171-81] | Шплинт 2х12 ОСТ37.001.171-81 | |
| 6 | [Шайба 3 ОСТ37.001.144-75] | Шайба 3 ОСТ37.001.144-75 | |
| 7 | 7.107-6800022 | Толкатель | |
| 8 | 2.673-6811100-10 | Основание седла | |
| 9 | 2.673-6800026-10 | Амортизатор основания седла | |
| 10 | 366153-29 | Пистон | |
| 11 | 2.673-6800024-10 | Амортизатор фиксатора | |
| 12 | 2.673-6800022-10 | Подушка седла | |
| 13 | 2.673-6802010-10 | Чехол седла | |
| 14 | 2.673-6800010-10 | Седло |
