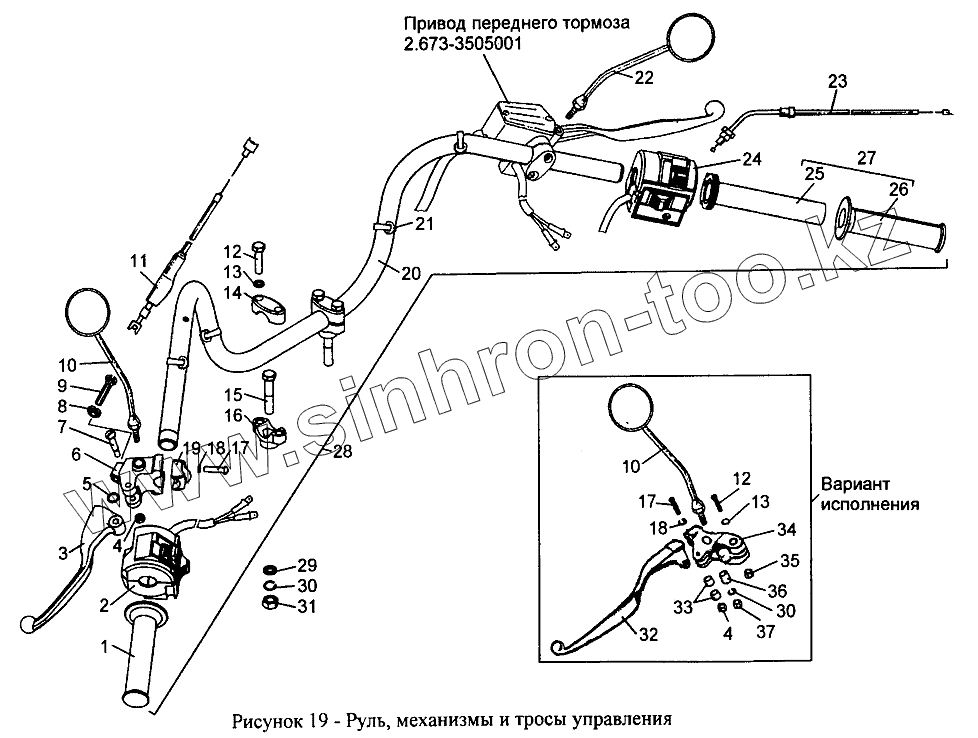

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Руль, механизмы и тросы управления
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖД15.8-3 | Рукоятка руля левая | |
| 2 | 2.673-3709010-10 | Переключатель сигнализации | |
| 3 | 7.109-1602063 | Рычаг левый | |
| 4 | ИЖГ-401 | Гайка М6-6Н | |
| 5 | 7.109-3402132 | Кольцо | |
| 6 | 7.109-3402113-01 | Кронштейн рычага левый | |
| 7 | 7.109-3505134 | Винт | |
| 8 | ИЖЮ.8-4 | Контргайка | |
| 9 | ИЖЮ.8-3-2 | Винт регулировочный | |
| 10 | ИЖПС.СБ.11-10-6 | Зеркало левое | |
| 11 | 2.673-3402040 | Трос сцепления | |
| 12 | ИЖБ-410 | Болт с шестигранной головкой (d=М8х1, S=12, l=35) | |
| 13 | ИЖШГ-404 | Шайба 8 | |
| 14 | ИЖП4.0-116-1 | Накладка | |
| 15 | ИЖП4.0-171 | Болт М10х1-6gх50 | |
| 16 | ИЖП4.0-115-4 | Держатель руля | |
| 17 | ИЖВ-404 | Винт с полукруглой головкой (d=М6, l=25) | |
| 18 | ИЖШГ-403 | Шайба 6 | |
| 19 | 7.109-3402114 | Хомут кронштейна | |
| 20 | 2.673-3402022 | Труба руля | |
| 21 | ИЖ56.0-64-1 | Хомутик | |
| 22 | ИЖПС.СБ.11-10-5 | Зеркало правое | |
| 23 | 2.673-3402030 | Трос газа | |
| 24 | 2.673-3710010-10 | Переключатель комбинированный | |
| 25 | ИЖПС.8-8-3 | Катушка | |
| 26 | ИЖПС.8-7 | Рукоятка руля правая | |
| 27 | ИЖПС.СБ.8-3-3 | Ручка в сборе | |
| 28 | 2.673-3402010 | Руль в сборе | |
| 29 | ИЖПС.0-3-1 | Шайба | |
| 30 | ИЖШГ-405 | Шайба 10 | |
| 31 | ИЖГ-408 | Гайка М10х1-6Н | |
| 32 | 7.107-1602060-20 | Рычаг | |
| 33 | ИЖПС.8-36 | Втулка распорная | |
| 34 | ИЖПС.СБ.8-12-3 | Кронштейн | |
| 35 | ИЖГ-404 | Гайка М8х1-6Н | |
| 36 | ИЖПС.8-34 | Втулка | |
| 37 | ИЖГ-405 | Гайка М10-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
