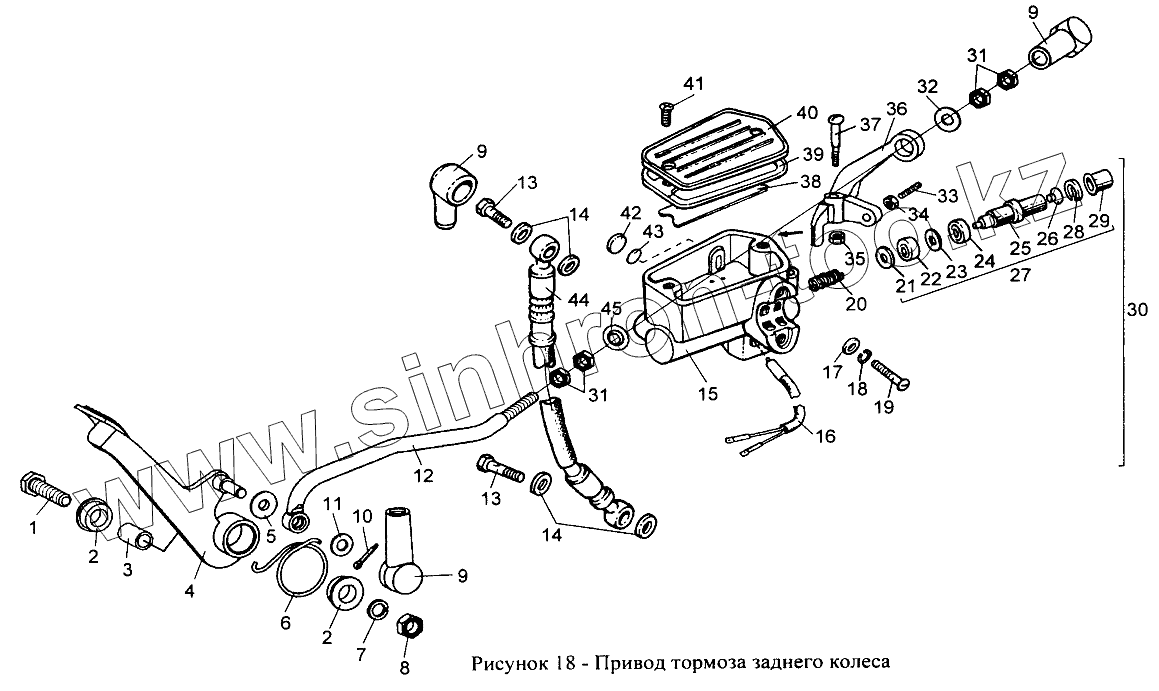

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Привод тормоза заднего колеса
1
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖБ-416 | Болт с шестигранной головкой (d=М10, S=14, l=45) | |
| 2 | 6.113-3504013-10 | Втулка | |
| 3 | 6.113-3504015-10 | Втулка | |
| 4 | 2.673-3504010-20 | Педаль тормоза | |
| 5 | 6.113-3504028-20 | Втулка | |
| 6 | ИЖП4.4-80-1 | Пружина | |
| 7 | ИЖШГ-405 | Шайба 10 | |
| 8 | ИЖГ-405 | Гайка М10-6Н | |
| 9 | 7.109-3505135 | Чехол главного цилиндра | |
| 10 | [Шплинт 3,2х20 ОСТ37.001.171-81] | Шплинт 3,2х20 ОСТ37.001.171-81 | |
| 11 | [Шайба 10 ОСТ37.001.144-75] | Шайба 10 ОСТ37.001.144-75 | |
| 12 | 2.673-3504030-20 | Тяга тормозная | |
| 13 | 7.109-3506092 | Болт патрубка | |
| 14 | 365493 | Шайба уплотнительная | |
| 15 | 7.109-3505015 | Корпус цилиндра | |
| 16 | ИЖВК103-3720110-20 | Включатель "Стоп" | |
| 17 | [Шайба 6 ОСТ37.001.144-75] | Шайба 6 ОСТ37.001.144-75 | |
| 18 | [Шайба 6 ОСТ37.001.115-75] | Шайба 6 ОСТ37.001.115-75 | |
| 19 | М6-6gх16 | Болт с шестигранной головкой (d=М6, S=10, l=16) | |
| 20 | 7.109-3505044 | Пружина | |
| 21 | 7.109-3505047 | Шайба упорная | |
| 22 | 7.109-3505042 | Манжета главная | |
| 23 | 7.109-3505032 | Клапан | |
| 24 | 7.109-3505045 | Манжета (d=8, D=16,7, B=4) | |
| 25 | 7.109-3505024 | Поршень | |
| 26 | 7.109-3505026 | Пята | |
| 27 | 7.109-3505020 | Поршень | |
| 28 | 7.109-3505058 | Кольцо стопорное | |
| 29 | 7.109-3505060 | Чехол (d=6,2, D=19,3, B=21,5) | |
| 30 | 2.673-3504006-10 | Цилиндр главный тормоза | |
| 31 | М8-6Н | Гайка ОСТ37.001.124-75 | |
| 32 | ИЖШБ-107 | Шайба плоская (d=8,5, D=19, t=1,5) | |
| 33 | 7.109-3505164 | Винт М6-6g | |
| 34 | М6-6Н | Гайка ОСТ37.001.124-75 | |
| 35 | М6-6Н | Гайка ОСТ37.001.124-75 | |
| 36 | 2.673-3504013-10 | Рычаг тормоза | |
| 36 | 2.673-3504013-20 | Рычаг тормоза | |
| 37 | 7.109-3505134 | Винт | |
| 38 | 7.109-3505118 | Пластина | |
| 39 | 7.109-3505122 | Диафрагма | |
| 40 | 7.109-3505116 | Крышка | |
| 41 | М4-6gх10 | Винт ОСТ37.001.126-81 | |
| 42 | 7.109-3505131 | Указатель уровня | |
| 43 | 7.109-3505132 | Кольцо уплотнительное (d=14,8, D=18,6, B=1,9) | |
| 44 | 2.673-3506050-10 | Шланг тормозной | |
| 45 | 2.673-3504035-20 | Шайба центрирующая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
