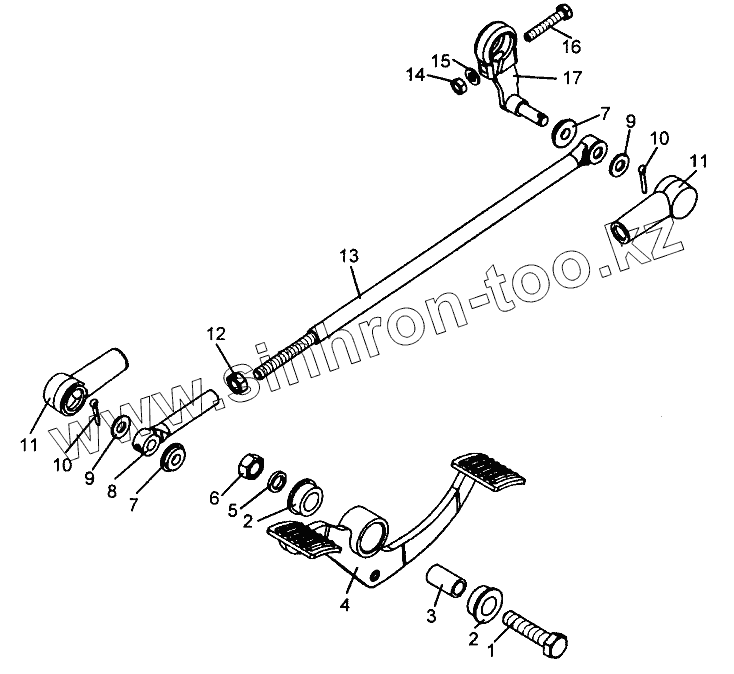

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Привод механизма переключения передач
1
2
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖБ-416 | Болт с шестигранной головкой (d=М10, S=14, l=45) | |
| 2 | 6.113-3504013-10 | Втулка | |
| 3 | 6.113-3504015-10 | Втулка | |
| 4 | 2.673-3504020 | Рычаг переключения | |
| 5 | ИЖШГ-405 | Шайба 10 | |
| 6 | ИЖГ-405 | Гайка М10-6Н | |
| 7 | 6.113-3504028-20 | Втулка | |
| 8 | 6.113-3504070-20 | Муфта | |
| 9 | [Шайба 8 ОСТ37.001.144-75] | Шайба 8 ОСТ37.001.144-75 | |
| 10 | [Шплинт 3,2х20 ОСТ37.001.171-81] | Шплинт 3,2х20 ОСТ37.001.171-81 | |
| 11 | 7.109-3505135 | Чехол главного цилиндра | |
| 12 | ИЖГ-403 | Гайка М8-6Н | |
| 13 | 2.673-3504041 | Муфта длинная | |
| 14 | ИЖШБ-401 | Шайба плоская (d=6,4, D=12, t=1,6) | |
| 15 | ИЖГ-401 | Гайка М6-6Н | |
| 16 | М6-6gх35 | Болт с шестигранной головкой (d=М6, S=10, l=35) | |
| 17 | 2.673-1703030-20 | Поводок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
