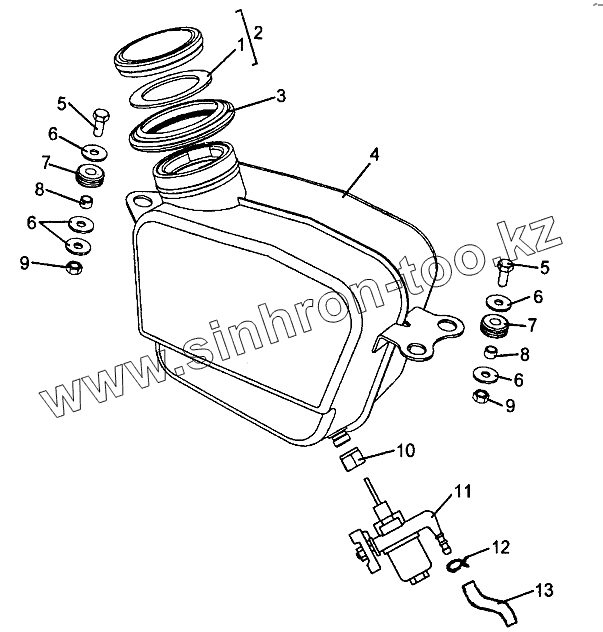

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Бак топливный
1
2
3
4
5
5
6
6
6
6
7
7
8
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖ56.7-8-1 | Прокладка | |
| 2 | ИЖП3.СБ.7-6-3 | Крышка бензобака | |
| 3 | 2.673-1101016-10 | Уплотнитель | |
| 4 | 2.673-1101010-10 | Бак топливный | |
| 5 | М8-6gх20 | Болт с шестигранной головкой (d=М8, S=12, l=20) | |
| 6 | [Шайба 8 ОСТ37.001.144-75] | Шайба 8 ОСТ37.001.144-75 | |
| 7 | ИЖП4.7-12 | Втулка | |
| 8 | ИЖПС.7-10 | Втулка | |
| 9 | М8-6Н | Гайка ОСТ37.001.124-75 | |
| 10 | ИЖГ-25 | Гайка М14х1,5-6Н | |
| 11 | ИЖ49.СБ.21-1-1 | Бензокраник с фильтром в сборе | |
| 12 | ИЖП3.0-104 | Скрепка | |
| 13 | 6.113-1101024-20 | Шланг бензобака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
