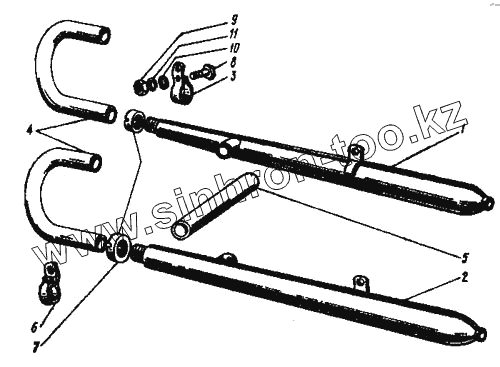

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Выхлопные трубы, глушители
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИМЗ-8.101-12016 | Глушитель правый в сборе | |
| 2 | ИМЗ-8.101-12019 | Глушитель левый в сборе | |
| 3 | 6612103 | Хомут крепления выхлопной трубы правого цилиндра | |
| 4 | 6612106 | Труба выхлопная | |
| 5 | 6312108 | Труба соединительная | |
| 6 | 6612113 | Хомут крепления выхлопной трубы левого цилиндра | |
| 7 | 6612270 | Гайка глушителя | |
| 8 | 201461-П29 | Болт М8х32 крепления двигателя к верхней точке | |
| 9 | 250510-П29 | Гайка М8 к болту крепления двигателя в верхней точке | |
| 10 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 11 | 252155-П2 | Шайба 8Л к болту крепления ручки |
