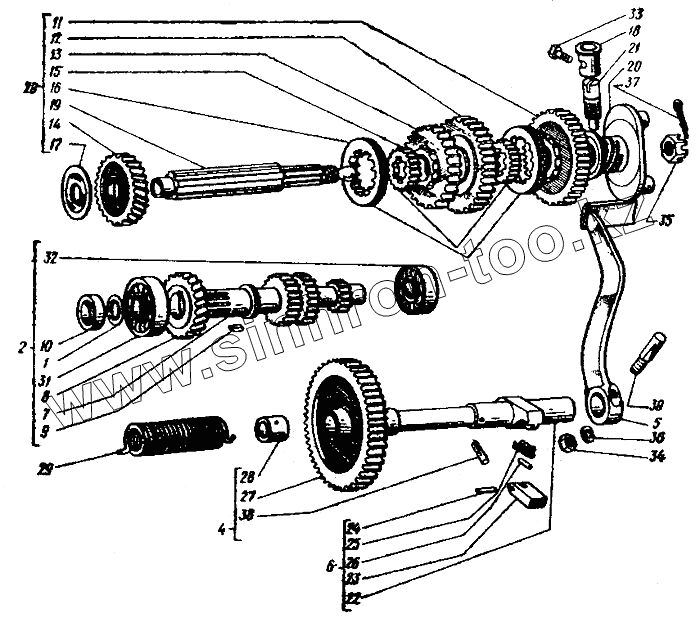

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Валы и шестерни коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7203207-А | Кольцо ползуна выключения сцепления | |
| 2 | 6204020 | Вал первичный коробки передач в сборе | |
| 3 | ИМЗ-8.101-04022 | Вал коробки передач вторичный в сборе | |
| 4 | 6204041 | Вал пускового механизма с шестерней | |
| 5 | ИМЗ.-8.101-04045 | Рычаг пускового механизма | |
| 6 | 6204047 | Вал пускового механизма с собачкой и пружиной | |
| 7 | 6204201 | Вал коробки передач первичный | |
| 8 | 6204202 | Шестерня IV передачи первичного вала | |
| 9 | 6204207-11 | Шпонка сегментная | |
| 10 | 7204208-01 | Муфта первичного вала | |
| 11 | 6204209 | Шестерня I передачи вторичного вала | |
| 12 | 6204211 | Шестерня II передачи вторичного вала | |
| 13 | 6204212 | Шестерня III передачи вторичного вала | |
| 14 | 6204213 | Шестерня IV передачи вторичного вала | |
| 15 | 6204219-Б | Муфта вторичного вала | |
| 16 | 6204221 | Муфта включения передач | |
| 17 | ИМЗ-8.101-04224 | Шайба вторичного вала маслоотбойная | |
| 18 | 7204232 | Втулка привода к спидометру упорная | |
| 19 | 6204236-Б | Вал коробки передач вторичный | |
| 20 | ИМЗ-8.101-04240 | Диск гибкой муфты карданного вала | |
| 21 | 7204245 | Шестерня привода к спидометру ведомая | |
| 22 | 6204401 | Вал пускового механизма | |
| 23 | 6204402 | Собачка пускового механизма | |
| 24 | 7204403 | Ось собачки пускового механизма | |
| 25 | 6204404 | Пружина собачки пускового механизма | |
| 26 | 6204406 | Штифт пружины собачки пускового механизма | |
| 27 | 7204408-Б | Шестерня пускового механизма | |
| 28 | 6204412 | Втулка вала пускового механизма | |
| 29 | 7204414 | Пружина пускового механизма | |
| 30 | 7204417 | Клинок рычага пускового механизма | |
| 31 | 205 | Шарикоподшипник | |
| 32 | 12204 | Роликоподшипник | |
| 33 | 201418-П20 | Болт М6х16 крепления упорной втулки | |
| 34 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 35 | 250978-П8 | Гайка прорезная М14х1,5 | |
| 36 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 37 | 258041-П | Шплинт 3,2х32 к оси подставки | |
| 38 | 258941 -П | Штифт 4х36 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
