Каталог запасных частей к технике: ИМЗ Урал М-67-36. Труба руля, рычаги, рукоятки управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

15

16

17

18

19

19

20

21

22

23

24

24

25

26

27

28

28

28

28

28

28

28

29

29

31

31

32

33

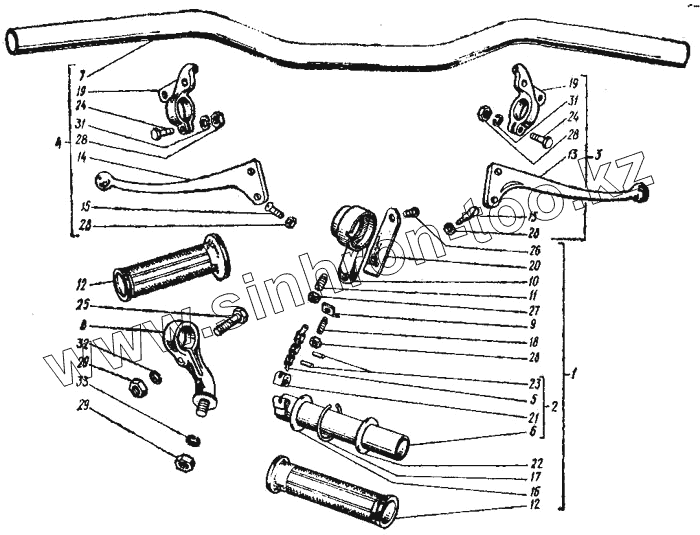

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6211011		Ручка управления дросселей в сборе
2	6211012		Труба рукоятки в сборе
3	ИМЗ-8.101-11013		Рычаг правый в сборе
4	ИМЗ-8.101-11014		Рычаг левый в сборе
5	6211015		Цепочка в сборе
6	6211018		Труба рукоятки со эвеном
7	6311101		Труба руля
8	7211102		Кронштейн руля
9	6211107		Пружина
10	6211111		Корпус ручки управления дросселей
11	6211118		Винт крепления корпуса
12	6211122		Рукоятка руля
13	ИМЗ-8.101-11129		Рычаг правый
14	ИМЗ-8.101-11130		Рычаг левый
15	6211131		Ось рычага
16	6211136		Шайба внутренняя
17	6211137		Кольцо стопорное
18	6211143		Винт ручки дросселя регулировочный
19	ИМЗ-8.101145		Основание рычага
20	6211147		Крышка корпуса
21	6211148		Ползун
22	6211149		Шайба защитная
23	6211151		Ось ползуна
24	201420-П13		Болт М6х20 крепления основания рычага
25	201461-П13		Болт М8х32 крепления трубы руля в кронштейнах
26	220000-П27		Винт М3х5 крепления крышки корпуса
27	250464-П29		Гайка М5 к винту крепления ветрового стекла
28	250508-П13		Гайка М6 крепления оси рычага
28	250508-П13		Гайка М6 крепления оси рычага
28	250508-П13		Гайка М6 крепления оси рычага
29	250510-П13		Гайка М8 к болту крепления трубы в кронштейнах
30	250513-П13		Гайка М10х1 крепления кронштейна
31	252154-П2		Шайба 6Л к болту крепления кронштейна
32	252155-П2		Шайба 8Л к болту крепления ручки
33	252156-П2		Шайба 10Л к болту крепления амортизатора с рычагом
