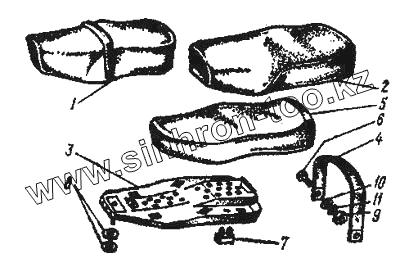

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Седло
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИМЗ-8.101-13001-01 | Седло в сборе | |
| 2 | ИМЗ-8.101-13007 | Чехол седла | |
| 3 | ИМЗ-8.101-13014-10 | Каркас седла | |
| 4 | ИМЗ-8.101-13019 | Ручка в сборе | |
| 5 | ИМЗ-8.101-13151 | Подушка седла | |
| 6 | ИМЗ-8.101-13166 | Болт крепления ручки | |
| 7 | ИМЗ-8.101-13173 | Амортизатор | |
| 8 | 6326132 | Буфер амортизатора | |
| 9 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 10 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 11 | 252155-П2 | Шайба 8Л к болту крепления ручки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
