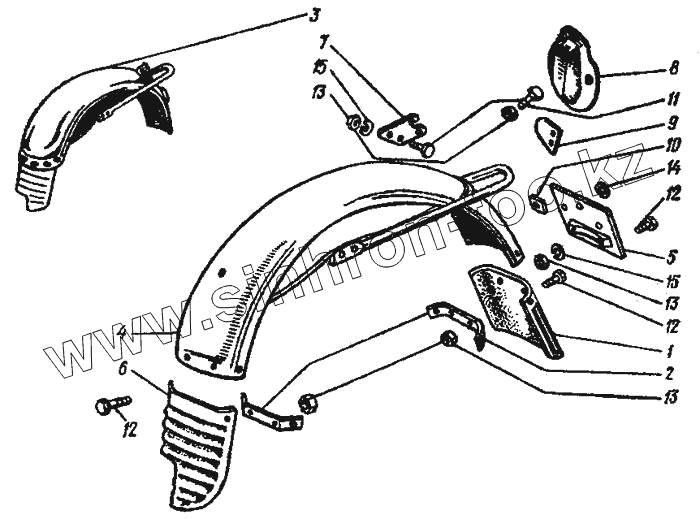

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Щиток задний
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
13
13
13
13
13
13
13
13
14
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИМЗ-8.101-08478 | Хвостовик | |
| 2 | 6308479 | Планка крепления хвостовика | |
| 3 | ИМЗ-8.101-09043 | Щиток задний в сборе | |
| 4 | ИМЗ-8.101-09046 | Щиток задний с бугелем | |
| 5 | 6308446 | Кронштейн крепления номерного знака | |
| 6 | 6309467 | Передник | |
| 7 | 6609493 | Кронштейн задний указателя поворота | |
| 8 | ИМЗ-8.101-09531 | Корпус фонаря | |
| 9 | ИМЗ-8.101-09537 | Прокладка корпуса фонаря | |
| 10 | 6213146 | Шайба 8,5 квадратная специальная | |
| 11 | 201418-П29 | Болт М6х16 крепления кронштейна | |
| 11 | 201418-П29 | Болт М6х16 крепления кронштейна | |
| 12 | 220103-П29 | Винт М6х12 крепления кронштейна номерного знака | |
| 12 | 220103-П29 | Винт М6х12 крепления кронштейна номерного знака | |
| 12 | 220103-П29 | Винт М6х12 крепления кронштейна номерного знака | |
| 13 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 13 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 13 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 13 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 13 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 13 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 14 | 252004-П29 | Шайба 6 к болту крепления хомута | |
| 15 | 252154-П2 | Шайба 6Л к болту крепления кронштейна | |
| 15 | 252154-П2 | Шайба 6Л к болту крепления кронштейна |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
