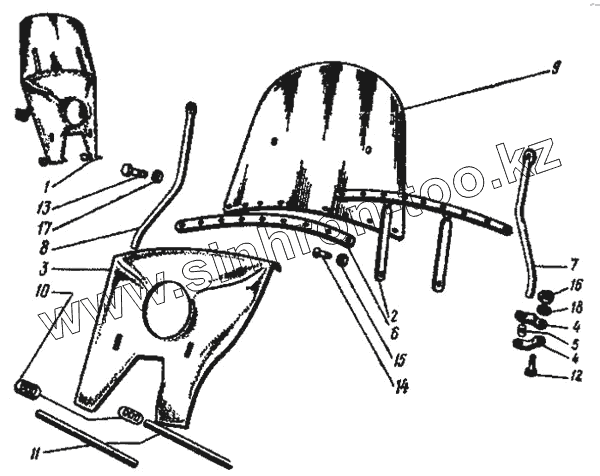

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Щиток ветровой мотоцикла
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6616042-01 | Щиток ветровой в сборе | |
| 2 | 7216044 | Планка наружная в сборе | |
| 3 | 6616047 | Фартук ветрового щитка | |
| 4 | ИМЗ-8.101-16114 | Хомут крепления | |
| 5 | ИМЗ-8.101-16119 | Сухарь | |
| 6 | 7216401 | Планка внутренняя | |
| 7 | ИМЗ-8.101-16405 | Стойка левая | |
| 8 | ИМЗ-8.101-16408 | Стойка правая | |
| 9 | 6216409 | Стекло ветровое мотоцикла | |
| 10 | 7218818 | Замок держателя проводов | |
| 11 | 7218819 | Лента держателя проводов | |
| 12 | 201428-П29 | Болт М6х40 крепления хомута | |
| 13 | 201477-П29 | Болт М8х1х22 крепления стоек | |
| 14 | 220080-П29 | Винт М5х16 крепления ветрового стекла | |
| 15 | 250464-П29 | Гайка М5 к винту крепления ветрового стекла | |
| 16 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 17 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 18 | 252004-П29 | Шайба 6 к болту крепления хомута |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
