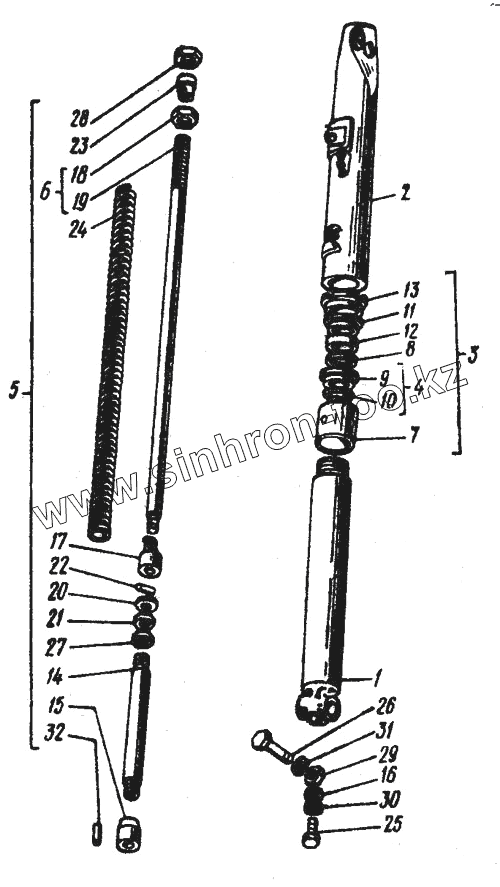

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Сальники пера вилки, амортизатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6308009 | Наконечник пера вилки левый | |
| 2 | ИМЗ-8.101-08016 | Кожух левый | |
| 3 | 6308018 | Сальник в сборе | |
| 4 | 6308019 | Сальник с пружиной в сборе | |
| 5 | 6108021 | Амортизатор вилки | |
| 6 | 6208025 | Шток амортизатора в сборе | |
| 7 | 6208117-Б | Корпус сальника | |
| 8 | 6208119 | Шайба сальника | |
| 9 | 6308121 | Манжета сальника | |
| 10 | 6208122 | Пружина сальника | |
| 11 | 6308123 | Сальник | |
| 12 | 6308125 | Кольцо войлочное | |
| 13 | 6308128 | Гайка сальника | |
| 14 | 6108201 | Трубка амортизатора | |
| 15 | 6208202-01 | Конус корпуса амортизатора | |
| 16 | 7208204 | Шайба к болту крепления конуса корпуса амортизатора | |
| 17 | 6208205 | Гайка трубки амортизатора | |
| 18 | 6208206 | Гайка штока | |
| 19 | 6208207 | Шток амортизатора | |
| 20 | 6208209 | Поршень амортизатора | |
| 21 | 6208211 | Направляющая амортизатора нижняя | |
| 22 | 6208213 | Штифт | |
| 23 | 6208215 | Наконечник пружины верхний | |
| 24 | 6208220 | Пружина вилки | |
| 25 | 201476-П29 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 26 | 201525-П29 | Болт М10х1х42 крепления амортизатора с рычагом | |
| 27 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 28 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 29 | 250513-П29 | Гайка М10х1 к шпильке крепления цилиндра | |
| 30 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 31 | 252156-П2 | Шайба 10Л к болту крепления амортизатора с рычагом | |
| 32 | 258612-П | Штифт 4х12 установки крышки головки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
