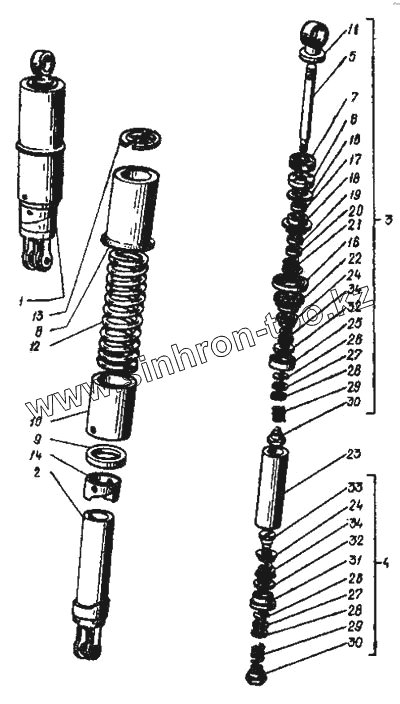

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Пружинно-гидравлический амортизатор
1
2
3
4
5
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
28
28
29
29
30
30
31
32
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6326001 | Пружинно-гидравлический амортизатор | |
| 2 | 6320007 | Корпус амортизатора в сборе | |
| 3 | 6326014-01 | Шток в сборе | |
| 4 | 6326020-01 | Клапан сжатия в сборе | |
| 5 | 6326102 | Шток | |
| 6 | 6326127 | Гайка резервуара | |
| 7 | 6328132 | Буфер амортизатора | |
| 8 | 6326134 | Кожух верхний | |
| 9 | 6326139 | Кольцо опорное | |
| 10 | 6326140 | Кожух нижний | |
| 11 | 6326142 | Наконечник верхний | |
| 12 | 6326143-01 | Пружина подвески | |
| 13 | 6326147 | Сухарь | |
| 14 | 6326149 | Кулачок | |
| 15 | 6326151 | Шайба нажимная | |
| 16 | 6326152 | Сальник гайки резервуара | |
| 17 | 6326153 | Сальник штока войлочный | |
| 18 | 6326154 | Обойма сальника | |
| 19 | 6326155 | Сальник штока резиновый | |
| 20 | 6326156 | Шайба сальника | |
| 21 | 6326157 | Пружина сальника | |
| 22 | 6326158 | Направляющая штока | |
| 23 | 6326160 | Рабочий цилиндр | |
| 24 | 6326161-11 | Тарелка ограничительная перепускного клапана | |
| 25 | 6326165-10 | Поршень | |
| 26 | 6326166-01 | Диск дросселей клапана отдачи | |
| 27 | 6326167 | Диск клапана отдачи | |
| 28 | 6326168 | Тарелка клапана отдачи | |
| 29 | 6326170 | Тарелка клапана отдачи | |
| 30 | 6326172 | Гайка клапана отдачи | |
| 31 | 6326173-10 | Корпус клапана сжатия | |
| 32 | 6326174 | Тарелка впускного клапана | |
| 33 | 6326182 | Стержень клапана сжатия | |
| 34 | 6326187 | Пружина перепускного клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
