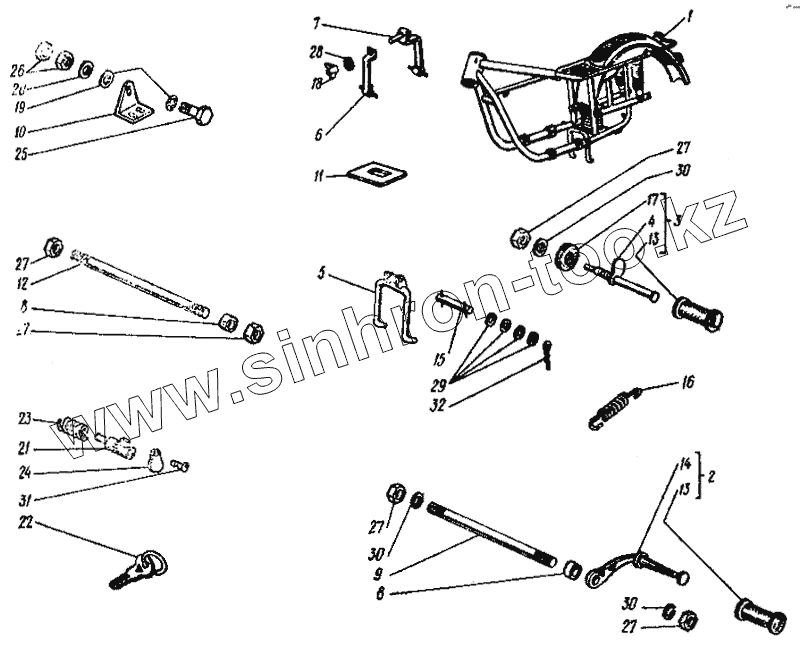

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Подставка, подножки, замок

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
27
28
29
30
30
30
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 ИМЗ-8.101-09001 Рама в сборе
2 6309031 Подножка передняя с валиком
3 6309032 Подножка с валиком
4 6309035 Подножка пассажира
5 6309060 Подставка мотоцикла
6 ИМЗ-8.101-09071 Лента аккумулятора передняя
7 ИМЗ-8.101-09075 Лента аккумулятора задняя
8 6309156 Втулка распорная левая
9 7209157 Шпилька крепления двигателя задняя
10 ИМЗ-8.101-09167 Пластина крепления двигателя
11 ИМЗ-8.101-09168 Прокладка аккумулятора
12 7209195-01 Шпилька крепления двигателя передняя
13 6309301 Валик подножки
14 6309302 Подножка передняя
15 6209315 Ось подставки
16 ИМЗ-8.101-09318 Пружина подставки
17 6309324-04 Буфер маятника
18 6309626 Гайка-барашек
19 7210146 Прокладка
20 7210147 Шайба к болту крепления пластины двигателя
21 6616086 Вкладыш замка в сборе
22 6616254 Ключ
23 6616260 Пружина возвратная
24 6616263 Шайба защитная
25 201461-П29 Болт М8х32 крепления двигателя к верхней точке
26 250510-П29 Гайка М8 к болту крепления двигателя в верхней точке
27 250515-П29 Гайка М12х1,25 к задней шпильке крепления двигателя
27 250515-П29 Гайка М12х1,25 к задней шпильке крепления двигателя
27 250515-П29 Гайка М12х1,25 к задней шпильке крепления двигателя
28 252004-П29 Шайба 6 к болту крепления хомута
29 367839-П29 Шайба оси подставки
30 252157-П2 Шайба 12Л к задней шпильке креплении двигателя
30 252157-П2 Шайба 12Л к задней шпильке креплении двигателя
31 252573-П29 Заклепка 4х10
32 258041-П Шплинт 3,2х32 к оси подставки
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
