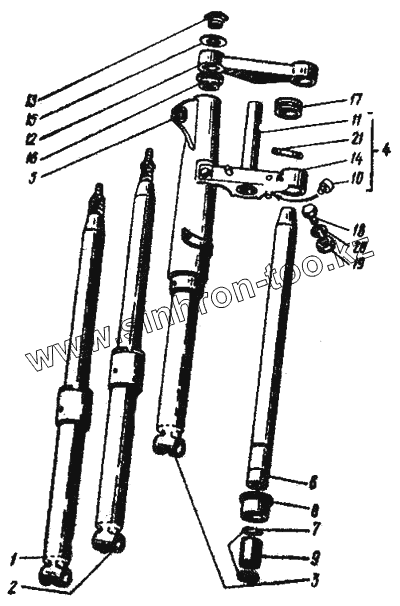

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Перо вилки, труба, наконечник, кожух
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6308004 | Перо вилки правое в сборе | |
| 2 | 6308005 | Перо вилки левое в сборе | |
| 3 | 6308007 | Наконечник пера вилки правый | |
| 4 | 6608011 | Стержень рулевой колонки с мостиком | |
| 5 | 6608015 | Кожух правый | |
| 6 | 6308101-10 | Труба пера вилки | |
| 7 | 6308112 | Пружинное кольцо трубы пера вилки | |
| 8 | 6308113-01 | Втулка трубы пера вилки верхняя | |
| 9 | 6308120 | Втулка трубы пера вилки нижняя | |
| 10 | 7208150 | Палец мостика | |
| 11 | 6608151 | Стержень рулевой колонки | |
| 12 | 6208153 | Траверса | |
| 13 | 7208154 | Гайка затяжная | |
| 14 | 6308155 | Мостик рулевой колонки | |
| 15 | 7208156 | Шайба | |
| 16 | 7208157 | Кольцо уплотнительное | |
| 17 | 72081-2 | Подшипник | |
| 18 | 201632-П29 | Болт М10х1х70 стяжной мостика | |
| 19 | 250513-П29 | Гайка М10х1 к шпильке крепления цилиндра | |
| 20 | 252156-П2 | Шайба 10Л к болту крепления амортизатора с рычагом | |
| 21 | 365631-П29 | Шпилька М8х1х16 крепления двигателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
