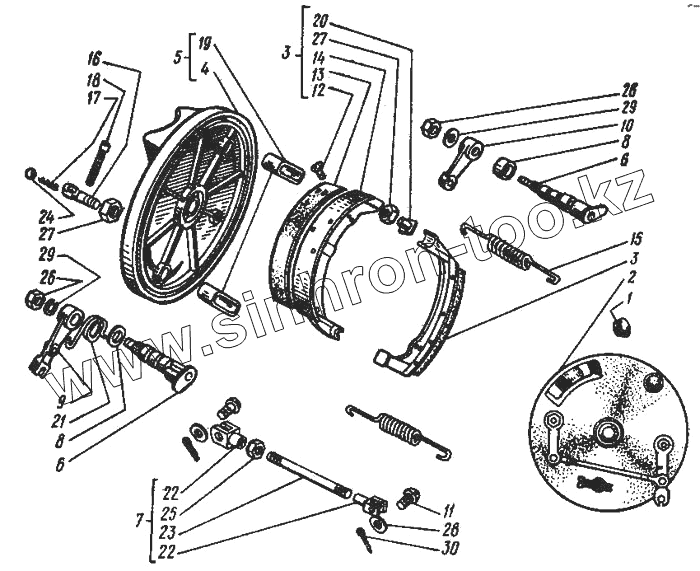

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Передний тормоз
1
2
3
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
27
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6201254 | Заглушка | |
| 2 | ИМЗ-8.101-06021 | Крышка тормозного барабана в сборе | |
| 3 | ИМЗ-8.101-06024 | Колодка тормоза в сборе | |
| 4 | ИМЗ-8.101-06027 | Крышка тормозного барабана | |
| 5 | ИМЗ-8.101-06028 | Крышка в сборе с втулками | |
| 6 | ИМЗ-8.101-06031 | Кулачок переднего тормоза в сборе | |
| 7 | ИМЗ-8.101-06033 | Тяга в сборе с вилками | |
| 8 | ИМЗ-8.101-06204 | Шайба прокладочная | |
| 9 | ИМЗ-8.101-06214 | Рычаг тормозной переднего тормоза нижний | |
| 10 | ИМЗ-8.101-06215 | Рычаг тормозной переднего тормоза верхний | |
| 11 | ИМЗ-8.101-06216 | Палец тормозной тяги | |
| 12 | 7206217-А | Заклепка обшивки | |
| 13 | ИМЗ-8.101-06218-01 | Накладка тормозной колодки | |
| 14 | ИМЗ-8.101-06221 | Колодка тормоза | |
| 15 | 7206223 | Пружина тормозной колодки | |
| 16 | 7206224 | Кронштейн регулировочного винта | |
| 17 | 7206227 | Пружина шарика фиксатора | |
| 18 | 7206228-А | Винт регулировочный | |
| 19 | ИМЗ-8.101-06233 | Втулка | |
| 20 | ИМЗ-8.101-06247 | Болт регулировочный | |
| 21 | ИМЗ-8.101-06251 | Пружина тормозного рычага | |
| 22 | ИМЗ-8.101-06253 | Вилка тяги | |
| 23 | ИМЗ-8.101-06254 | Тяга | |
| 24 | Б1У4Р | Шарик 4мм | |
| 25 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 26 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 27 | 250612-П29 | Гайка М10 к кронштейну регулировочного винта | |
| 27 | 250612-П29 | Гайка М10 к кронштейну регулировочного винта | |
| 28 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 29 | 252155-П29 | Шайба 8Л крепления рычага | |
| 30 | 258014-П | Шплинт 2х20 крепления гайки генератора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
