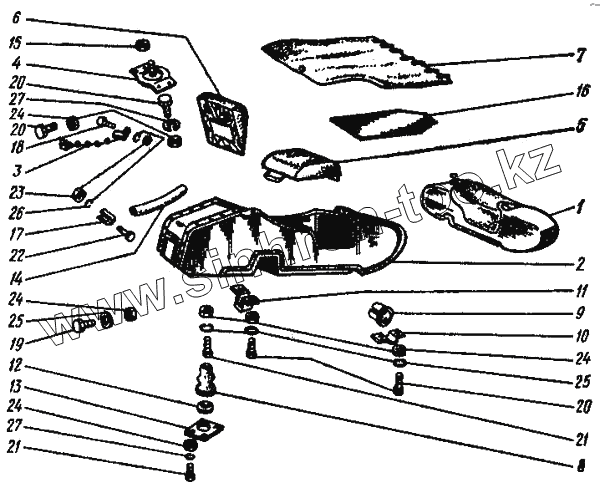

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Кузов коляски, подвеска кузова коляски
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
20
21
21
22
23
23
24
24
24
24
24
24
24
24
24
24
25
25
25
26
27
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6121001-10 | Кузов коляски в сборе | |
| 2 | 6121002-20 | Кузов коляски | |
| 3 | 6121048 | Ограничитель крышки чемодана в сборе | |
| 4 | 7221050-01 | Держатель запасного колеса в сборе | |
| 5 | 6121052 | Подушка сидения в сборе | |
| 6 | ИМЗ-8.101-21065 | Спинка сидения в сборе | |
| 7 | 6321078-10 | Полог коляски | |
| 8 | 6321087 | Резиновый элемент подвески кузова | |
| 9 | 6221103 | Подушка подвески корпуса коляски к раме | |
| 10 | 6321104 | Скоба корпуса коляски | |
| 11 | 6321109 | Скоба буфера | |
| 12 | 6321114 | Шайба | |
| 13 | 6321116 | Фланец прижимной | |
| 14 | 7221334-01 | Чехол ограничителя крышки чемодана | |
| 15 | 6121341 | Гайка запасного колеса | |
| 16 | 7221510 | Коврик коляски | |
| 17 | 6221562 | Держатель насоса | |
| 18 | 201420-П29 | Болт М6х20 крепления ограничителя крышки чемодана | |
| 19 | 201474-П29 | Болт М8х1х16 крепления ветрового щитка к кронштейну | |
| 20 | 201476-П29 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 201476-П29 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 201476-П29 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 201476-П29 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 201476-П29 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 21 | 201477-П29 | Болт М8х1х22 крепления стоек | |
| 22 | 220103-П29 | Винт М6х12 крепления кронштейна номерного знака | |
| 23 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 23 | 250508-П29 | Гайка М6 к болту крепления кронштейна | |
| 24 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 25 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 25 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 26 | 252154-П2 | Шайба 6Л к болту крепления кронштейна | |
| 27 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 27 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 27 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 27 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 27 | 252155-П2 | Шайба 8Л к болту крепления ручки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
