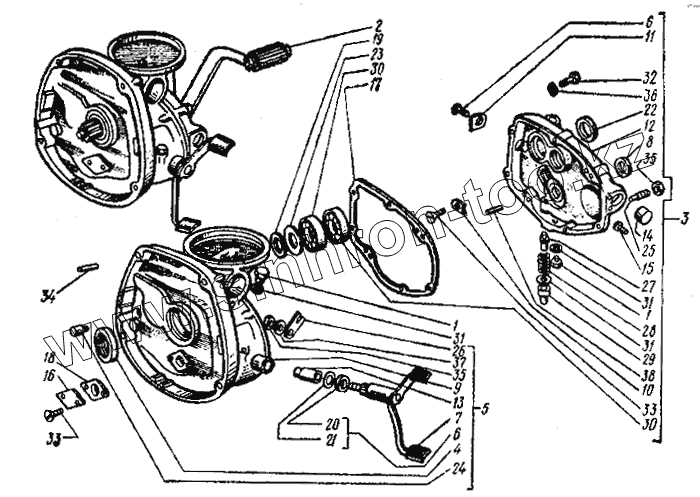

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Коробка передач, картер, крышки
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
31
31
32
33
33
33
34
35
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7201134-А | Пробка сливная | |
| 2 | ИМЗ-8.101-04001-10 | Коробка передач в сборе | |
| 3 | ИМЗ-8.101-04004-10 | Крышка картера в сборе | |
| 4 | 6204010 | Сальник первичного вала в сборе | |
| 5 | ИМЗ-8.101-04011-10 | Картер коробки передач в сборе | |
| 6 | 6204017 | Сальник правой крышки картера коробки передач в сборе | |
| 7 | 6204029-11 | Педаль ножного переключения в сборе | |
| 8 | ИМЗ-8.101-04048 | Манжета с пружиной в сборе | |
| 9 | ИМЗ-8.101-04101-10 | Картер коробки передач | |
| 10 | 6204103 | Выключатель собачки пускового механизма | |
| 11 | ИМЗ-8.101-04109-10 | Крышка коробки передач правая | |
| 12 | ИМЗ-8.101-04110-10 | Крышка картера коробки передач | |
| 13 | 6204113 | Втулка педали ножного переключения | |
| 14 | ИМЗ-8.101-04115 | Крышка коробки передач левая | |
| 15 | ИМЗ-8.101-04117 | Упор возвратной пружины | |
| 16 | 7204119-Б | Втулка вала пускового механизма передняя | |
| 17 | ИМЗ-8.101-04127 | Прокладка | |
| 18 | ИМЗ-8.101-04131 | Кольцо втулки вала пускового механизма | |
| 19 | 7204137-Б | Шайба крышки переднего подшипника вторичного вала с трубой | |
| 20 | 6204147 | Манжета сальника правой крышки картера коробки передач | |
| 21 | 7204149 | Пружина сальника правой крышки коробки передач | |
| 22 | 6204157 | Сальник вторичного вала в сборе | |
| 23 | 7204234 | Шайба вторичного вала регулировочная | |
| 24 | 7204311 | Стопор сектора переключения передач | |
| 25 | 6204332 | Винт упорный | |
| 26 | 6204342-10 | Рычаг кривошипа собачки механизма переключения | |
| 27 | 7204418 | Штифт буфера вала пускового механизма | |
| 28 | 7204419-Б | Пружина буфера вала пускового механизма | |
| 29 | 7204421-А | Пробка буфера вала пускового механизма | |
| 30 | 304 | Шарикоподшипник | |
| 31 | 11407 | Шайба 14 специальная | |
| 31 | 11407 | Шайба 14 специальная | |
| 32 | 201428-П29 | Болт М6х40 крепления хомута | |
| 33 | 221605-П8 | Винт М6х16 крепления маслоуловителей | |
| 33 | 221605-П8 | Винт М6х16 крепления маслоуловителей | |
| 34 | 368603-П | Заглушка М10 | |
| 35 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 35 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 36 | 252804-П29 | Шайба 6 к болту крепления крышки | |
| 37 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 38 | 258632-П | Штифт цилиндрический 6х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
