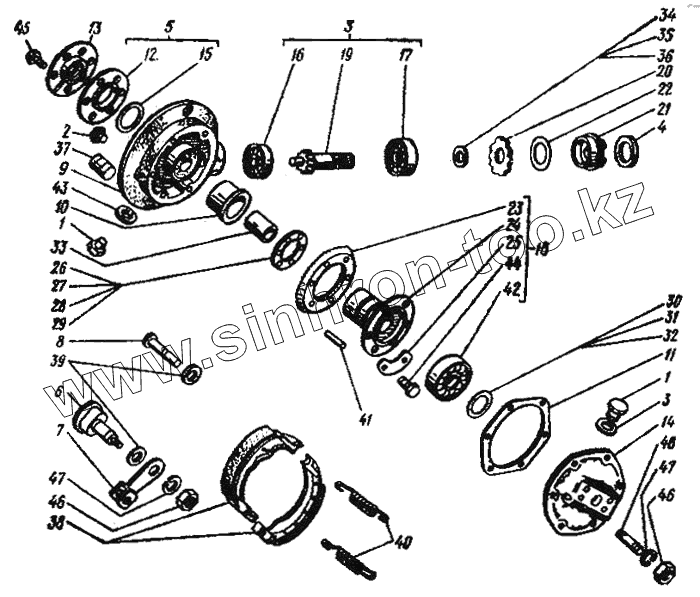

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Картер, крышки, шестерни, задний тормоз
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
47
47
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7201134-А | Пробка сливная | |
| 2 | 6201254 | Заглушка | |
| 3 | 7205011 | Шестерня ведущая в сборе с подшипниками | |
| 4 | 6205033 | Сальник вилки кардана в сборе | |
| 5 | 7205039 | Воротник сальника картера главной передачи в сборе с пружиной | |
| 6 | 6305062 | Кулачок заднего тормоза | |
| 7 | 6305063 | Рычаг заднего тормоза а сборе | |
| 8 | ИМЗ-8.101-05067 | Ось тормозных колодок в сборе | |
| 9 | ИМЗ-8.101-05101 | Картер главной передачи | |
| 10 | 7205104-01 | Втулка картера главной передачи | |
| 11 | 7205107 | Прокладка крышки картера главной передачи | |
| 12 | 7205113-Б | Воротник сальника картера главной передачи | |
| 13 | 7205116-Б1 | Крышка сальника картера главной передачи | |
| 14 | ИМЗ-8.101-05121 | Крышка картера главной передачи | |
| 15 | 7205126 | Пружина сальника картера главной передачи | |
| 16 | 72052-1 | Игольчатый подшипник | |
| 17 | 72052-2 | Шариковый двухрядный подшипник | |
| 18 | 72052-4 | Зубчатка главной передачи ведомая в сборе | |
| 19 | 7205202-01 | Шестерня главной передачи ведущая | |
| 20 | 7205214 | Шайба нажимная | |
| 21 | 7205223 | Гайка подшипника главной передачи | |
| 22 | 7205224-01 | Кольцо уплотнительное | |
| 23 | 7205227 | Шестерня главной передачи ведомая | |
| 24 | 7205229 | Ступица ведомой зубчатки главной передачи | |
| 25 | 6205232 | Пластина контровочная | |
| 26 | 7205233 | Кольцо распорное толщиной 1,7..1,6мм | |
| 27 | 7205235 | Кольцо распорное толщиной 1,2..1,12мм | |
| 28 | 7205236 | Кольцо распорное толщиной 2,0..1.89мм | |
| 29 | 7205237 | Кольцо распорное толщиной 1,5..1.41мм | |
| 30 | 7205241 | Шайба регулировочная толщиной 0,08..0,07мм | |
| 31 | 7205242 | Шайба регулировочная толщиной 0,18..0,16мм | |
| 32 | 6205243 | Шайба регулировочная толщиной 0,4..0,36мм | |
| 33 | 7205246 | Втулка распорная | |
| 34 | 6205318 | Шайба регулировочная толщиной 0,08..0,07мм | |
| 35 | 6205319 | Шайба регулировочная толщиной 0,18..0,16мм | |
| 36 | 7205320 | Шайба регулировочная толщиной 0,4..0,36мм | |
| 37 | ИМЗ-8.101-05610 | Втулка | |
| 38 | ИМЗ-8.101-06024 | Колодка тормоза в сборе | |
| 39 | ИМЗ-8.101-06204 | Шайба прокладочная | |
| 40 | 7206223 | Пружина тормозной колодки | |
| 41 | 3х15,8Ш | Ролик игольчатый | |
| 42 | 207 | Шарикоподшипник | |
| 43 | 11407 | Шайба 14 специальная | |
| 44 | 201453-П | Болт М8х14 крепления ведомой шестерни | |
| 45 | 220078-П29 | Винт М5х12 крепления крышки сальника | |
| 46 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 46 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 46 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 47 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 47 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 48 | 365632-П29 | Шпилька М8х1х21 крепления карбюраторов | |
| 48 | 365632-П29 | Шпилька М8х1х21 крепления карбюраторов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
