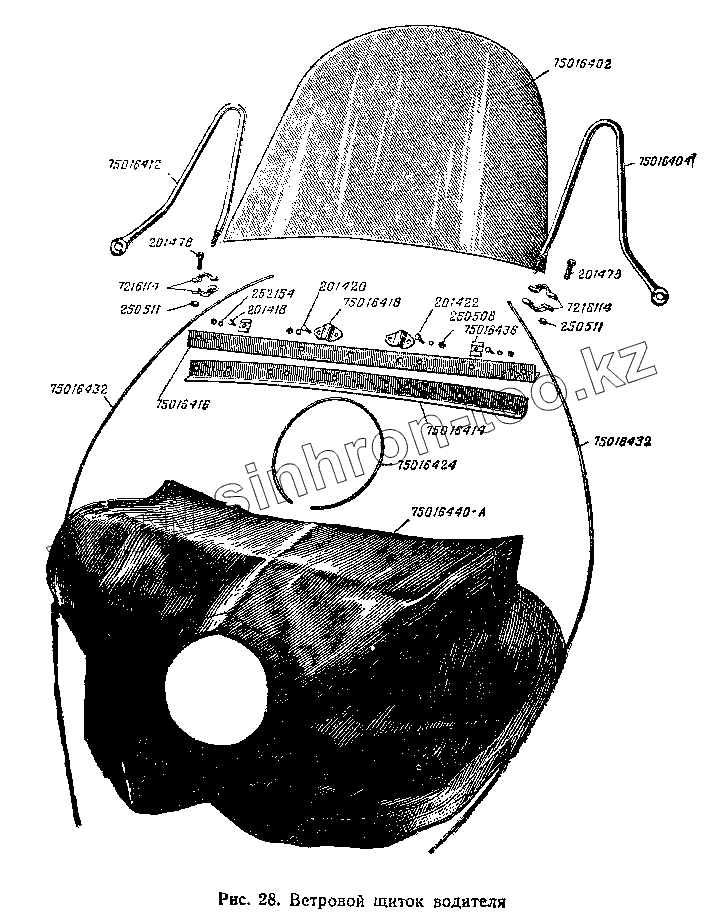

Каталог запасных частей к технике: ИМЗ МВ-750. Ветровой щиток водителя
75016414
252154
252154
252154
7216114
7216114
75016440-А
75016412
75016404
75016402
75016418
75016416
201418
75016432
75016432
75016424
75016436
250511
250511
250508
250508
250508
201478
201478
201422
201420
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75016414 | 75016414 | Планка задняя | |
| 750164-2 | 750164-2 | Щиток ветровой водителя в сборе | |
| 252154 | 252154 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 252154 | 252154 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 252154 | 252154 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 7216114 | 7216114 | Хомут крепления ветрового щитка | |
| 75016440-А | 75016440-А | Фартук щитка водителя в сборе | |
| 75016412 | 75016412 | Стойка правая в сборе | |
| 75016404 | 75016404 | Стойка левая в сборе | |
| 75016402 | 75016402 | Стекло ветровое мотоцикла | |
| 75016418 | 75016418 | Скоба | |
| 75016416 | 75016416 | Планка передняя | |
| 201418 | 201418 | Болт М6х16 крепления стекла к планкам | |
| 75016432 | 75016432 | Оттяжка боковая | |
| 75016424 | 75016424 | Кольцо | |
| 75016436 | 75016436 | Зажим | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 250508 | 250508 | Гайка винта крепления кронштейна номерного знака | |
| 250508 | 250508 | Гайка винта крепления кронштейна номерного знака | |
| 250508 | 250508 | Гайка винта крепления кронштейна номерного знака | |
| 201478 | 201478 | Болт крепления мостика к щитку | |
| 201422 | 201422 | Болт М6х25 крепления скобы к щитку | |
| 201420 | 201420 | Болт М6х20 крепления зажима к щитку |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
