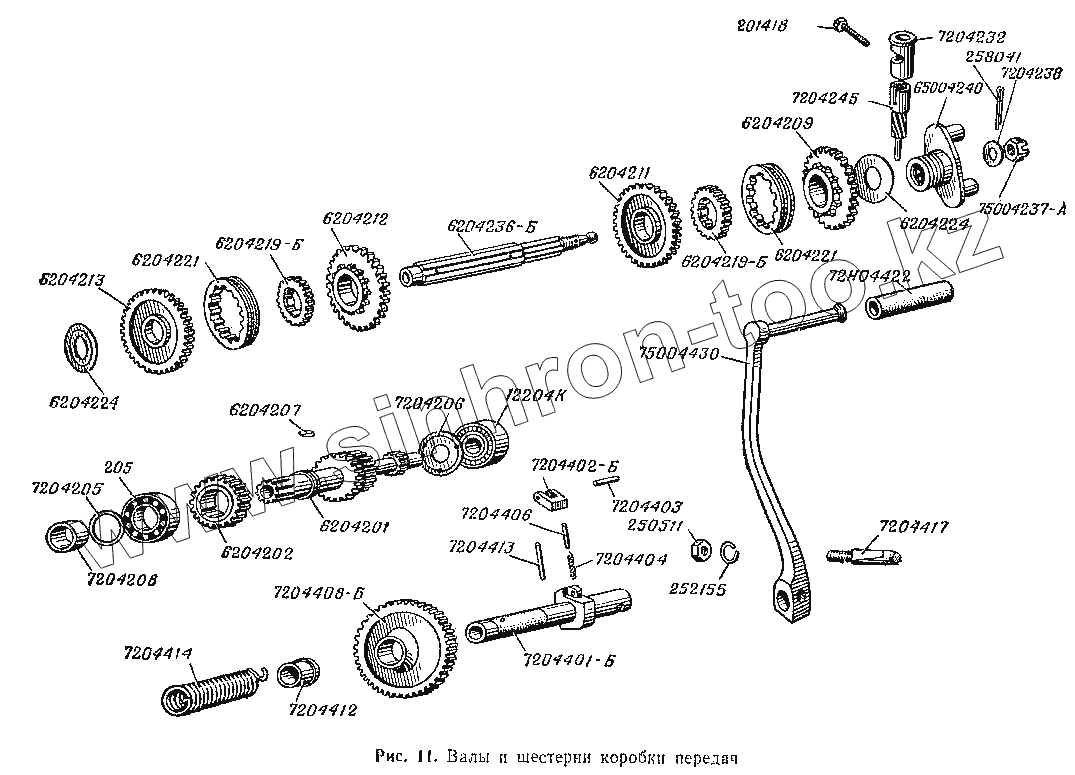

Каталог запасных частей к технике: ИМЗ МВ-750. Валы и шестерни коробки передач
6204213
7204238
6204224
6204224
7204206
252155
205
6204211
6204209
7204245
7204408-Б
6204212
7204402-Б
6204202
258041
6204207
7204413
7204406
201418
6204236-Б
6204201
6204221
6204221
7204401-Б
7204412
7204232
250511
75004237-А
65004240
7204417
6204219-Б
6204219-Б
72Н04422
7204208
7204403
7204205
7204414
7204404
12204К
75004430
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6204213 | 6204213 | Шестерня IV передачи вторичного вала | |
| 7204238 | 7204238 | Шайба вторичного вала | |
| 6204224 | 6204224 | Шайба вторичного вала маслоотбойная | |
| 7204206 | 7204206 | Шайба первичного вала маслоотбойная малая | |
| 252155 | 252155 | Шайба пружинная болта крепления заднего щитка к раме | |
| 205 | 205 | Шарикоподшипник | |
| 6204211 | 6204211 | Шестерня II передачи вторичного вала | |
| 6204209 | 6204209 | Шестерня I передачи вторичного вала | |
| 7204245 | 7204245 | Шестерня привода к спидометру ведомая | |
| 7204408-Б | 7204408-Б | Шестерня пускового механизма | |
| 6204212 | 6204212 | Шестерня III передачи вторичного вала | |
| 7204402-Б | 7204402-Б | Собачка пускового механизма | |
| 6204202 | 6204202 | Шестерня IV передачи первичного вала | |
| 258041 | 258041 | Шплинт 3х32 стопорения гайки основания хомута | |
| 6204207 | 6204207 | Шпонка сегментная специальная | |
| 7204413 | 7204413 | Штифт конический с канавкой | |
| 7204406 | 7204406 | Штифт пружины собачки пускового механизма | |
| 201418 | 201418 | Болт М6х16 крепления стекла к планкам | |
| 6204236-Б | 6204236-Б | Вал коробки передач вторичный | |
| 6204022-Б | 6204022-Б | Вал коробки передач вторичный в сборе | |
| 6204201 | 6204201 | Вал коробки передач первичный | |
| 6204221 | 6204221 | Муфта включения передач | |
| 7204401-Б | 7204401-Б | Вал пускового механизма | |
| 7204407-А | 7204407-А | Вал пускового механизма с собачкой и пружиной | |
| 7204041 | 7204041 | Вал пускового механизма с шестерней | |
| 7204412 | 7204412 | Втулка вала пускового механизма | |
| 7204232 | 7204232 | Втулка привода к спидометру упорная | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 75004237-А | 75004237-А | Гайка М14х1,5 ГОСТ5935-51 | |
| 65004240 | 65004240 | Диск гибкой муфты карданного вала ведущий | |
| 7204417 | 7204417 | Клинок рычага пускового механизма | |
| 6204020 | 6204020 | Вал первичный коробки передач в сборе | |
| 6204219-Б | 6204219-Б | Муфта вторичного вала | |
| 72Н04422 | 72Н04422 | Муфта педали рычага пускового механизма | |
| 7204208 | 7204208 | Муфта первичного вала | |
| 7204403 | 7204403 | Ось собачки пускового механизма | |
| 7204205 | 7204205 | Прокладка переднего подшипника | |
| 7204414 | 7204414 | Пружина пускового механизма | |
| 7204404 | 7204404 | Пружина собачки пускового механизма | |
| 12204К | 12204К | Роликоподшипник радиальный с короткими цилиндрическими роликами ГОСТ8328-57 | |
| 75004430 | 75004430 | Рычаг в сборе с педалью |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
