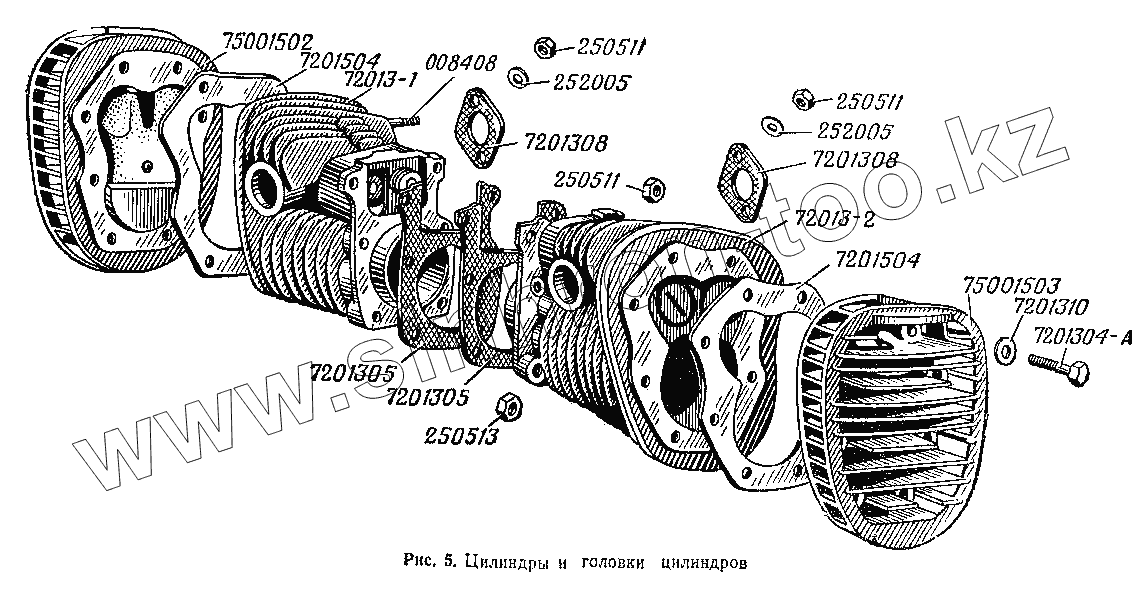

Каталог запасных частей к технике: ИМЗ МВ-750. Цилиндры и головки цилиндров
008408
252005
252005
7201310
72013-1
72013-2
7201305
7201305
7201304-А
7201308
7201308
7201504
7201504
75001502
75001503
250511
250511
250513
250511
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7201306 | 7201306 | Прокладка карбюратора тонкая | |
| 008408 | 008408 | Шпилька крепления карбюратора | |
| 252005 | 252005 | Шайба болта крепления заднего щитка к раме | |
| 7201310 | 7201310 | Шайба болта крепления головок | |
| 72013-1 | 72013-1 | Цилиндр правый с клапанами | |
| 7201301 | 7201301 | Цилиндр правый | |
| 72013-2 | 72013-2 | Цилиндр левый с клапанами | |
| 7201302 | 7201302 | Цилиндр левый | |
| 7201305 | 7201305 | Прокладка цилиндра | |
| 7201304-А | 7201304-А | Болт крепления головки цилиндра | |
| 7201307 | 7201307 | Прокладка карбюратора толстая | |
| 7201308 | 7201308 | Прокладка карбюратора в сборе | |
| 7201504 | 7201504 | Прокладка головки цилиндров | |
| 75001502 | 75001502 | Головка цилиндра правая | |
| 75001503 | 75001503 | Головка цилиндра левая | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 250513 | 250513 | Гайка крепления седла водителя к раме | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
