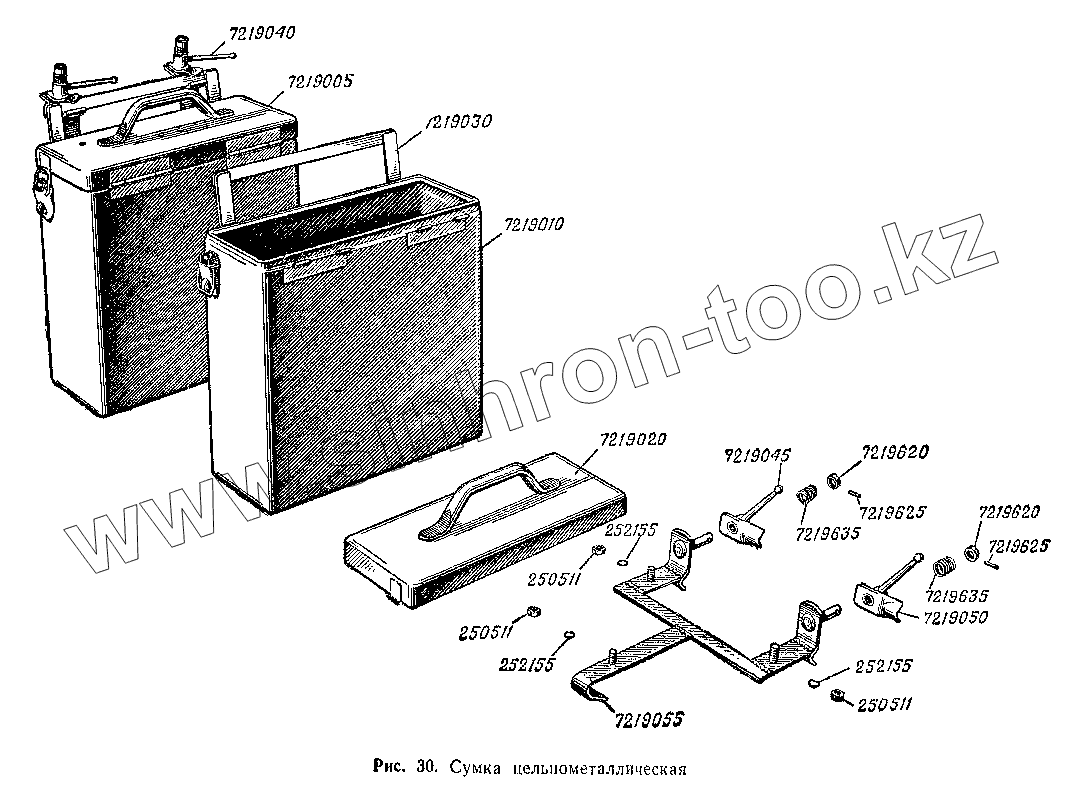

Каталог запасных частей к технике: ИМЗ МВ-750. Сумка цельнометаллическая
250511
250511
250511
7219010
7219055
7219040
7219020
7219635
7219635
7219050
7219045
7219030
7219005
7219620
7219620
252155
252155
252155
7219625
7219625
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 7219010 | 7219010 | Корпус сумки в сборе с усилителями | |
| 7219055 | 7219055 | Кронштейн крепления сумки к коляске | |
| 7219040 | 7219040 | Кронштейн крепления сумки к коляске в сборе | |
| 7219020 | 7219020 | Крышка сумки в сборе | |
| 7219635 | 7219635 | Пружина защелки | |
| 7219050 | 7219050 | Рукоятка защелки с пластиной в сборе левая | |
| 7219045 | 7219045 | Рукоятка защелки с пластиной в сборе правая | |
| 7219030 | 7219030 | Стойка сумки в сборе | |
| 7219005 | 7219005 | Сумка цельнометаллическая в сборе | |
| 7219620 | 7219620 | Шайба защелки | |
| 252155 | 252155 | Шайба пружинная болта крепления заднего щитка к раме | |
| 7219625 | 7219625 | Штифт 3х20 защелки кронштейна |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
