Каталог запасных частей к технике: ИМЗ МВ-750. Шпонки, шплинты, пальцы, шурупы, заклепки, гвоздь
1
1
2
2
2
2
2
2
3
3
4
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
10
11
12

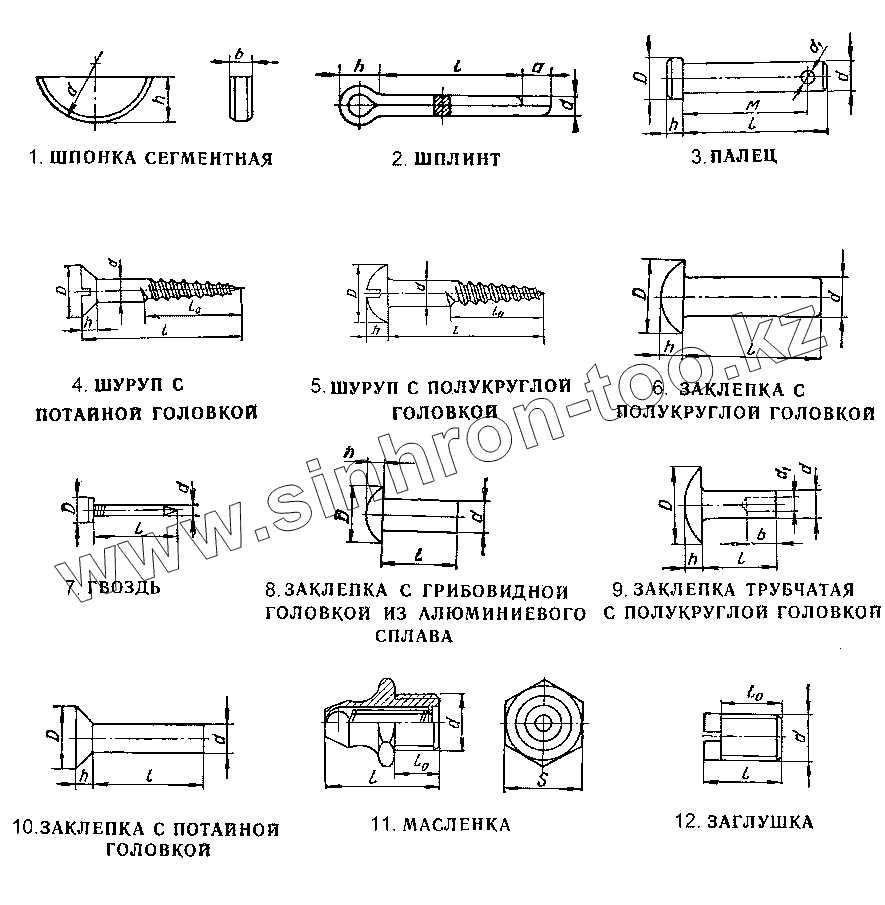

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258240 | 258240 | Проволока шплинтовая болтов крепления корпуса 0,8х600мм | |
| 258223 | 258223 | Шплинт-проволока (d=0,8, L=125) | |
| 258222 | 258222 | Проволока 0,8х100 мм шплинтовая для болтов крепления крышки корпуса масляного насоса | |
| 1 | 014110 | Шпонка сегментная | |
| 1 | 014107 | Шпонка сегментная | |
| 2 | 258026 | Шплинт войлочного уплотнения | |
| 2 | 258002 | Шплинт | |
| 2 | 258013 | Шплинт | |
| 2 | 258014 | Шплинт 2х20 гайки крепления вилки кардана | |
| 2 | 258055 | Шплинт (d=3,5, l=36, h=8, а=4) | |
| 2 | 258071 | Шплинт 5х45 крепления оси заднего колеса | |
| 3 | 260041 | Палец крепления подножки пассажира | |
| 3 | 260033 | Палец 8х22 | |
| 4 | 248037 | Шуруп с потайной головкой (d=5, l=30, l0=18, D=9, h=2,5) | |
| 5 | 247547 | Шуруп с полукруглой головкой (d=4, l=22, l0=13, D=7, h=3,2) | |
| 5 | 247522 | Шуруп с полукруглой головкой (d=3, l=18, l0=11, D=5,5, h=2,3) | |
| 6 | 252548 | Заклепка с полукруглой головкой (d=3, l=24, D=5,3, h=1,8) | |
| 6 | 252704 | Заклепка с полукруглой головкой (d=6, l=16, D=11, h=3,6) | |
| 6 | 252594 | Заклепка с полукруглой головкой (d=5, l=16, D=8,8, h=3) | |
| 6 | 252592 | Заклепка с полукруглой головкой (d=5, l=12, D=8,8, h=3) | |
| 6 | 252574 | Заклепка с полукруглой головкой (d=4, l=12, D=7,1, h=2,4) | |
| 6 | 252540 | Заклепка с полукруглой головкой (d=3, l=8, D=5,3, h=1,8) | |
| 6 | 252539 | Заклепка с полукруглой головкой (d=3, l=6, D=5,3, h=1,8) | |
| 6 | 252549 | Заклепка с полукруглой головкой (d=3, l=26, D=5,3, h=1,8) | |
| 7 | 261853 | Гвоздь (d=1,6, l=12, D=4,4) | |
| 7 | 261008 | Гвоздь (d=1, l=16, D=2) | |
| 7 | 261855 | Гвоздь (d=2, l=16, D=5,2) | |
| 7 | 261333 | Гвоздь (d=3, l=40, D=7,5) | |
| 8 | 254221 | Заклепка 2х4 | |
| 9 | 255039 | Заклепка трубчатая с полукруглой головкой (d=3,5, l=8, D=7, h=1,4) | |
| 10 | 253553 | Заклепка ступицы ведомого диска | |
| 10 | 253592 | Заклепка с потайной головкой (d=6, l=16, D=8,8, h=2) | |
| 11 | 264072 | Масленка 1-Б1 | |
| 12 | 013102 | Заглушка М6 (l=10, l0=6) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
