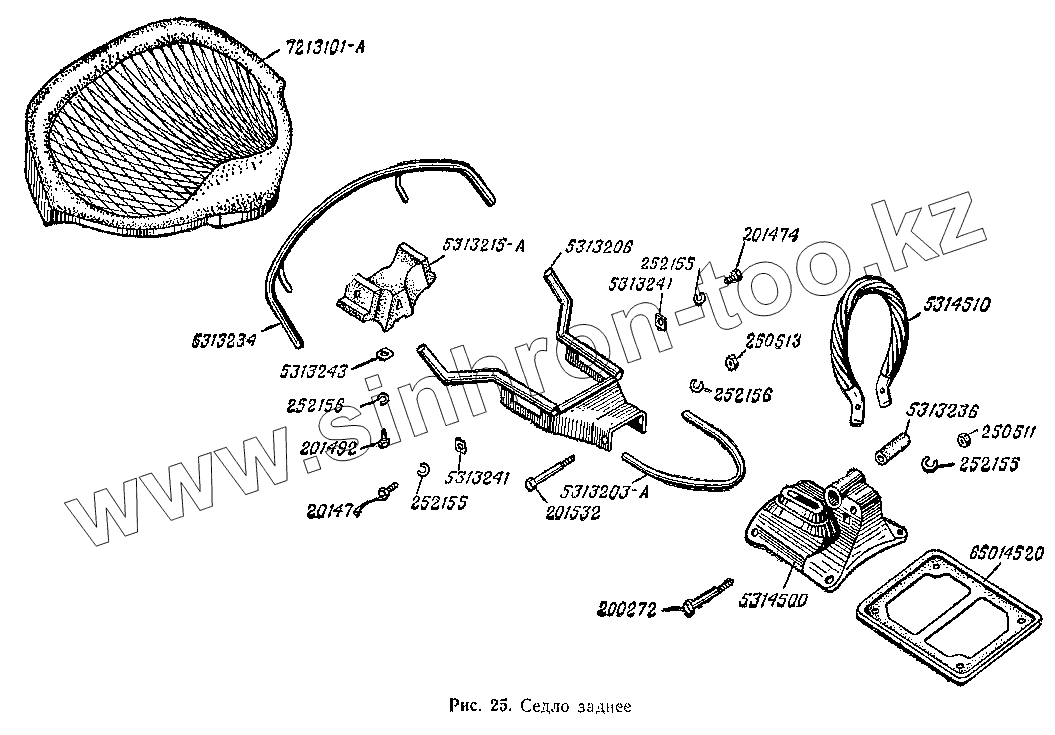

Каталог запасных частей к технике: ИМЗ МВ-750. Седло заднее
5314500
252156
252155
252156
252155
252155
5313243
5313241
5313241
5314510
5313215-А
65014520
7213101-А
5313236
5313206
5313203-А
250513
250511
5313234
200272
201492
201474
201474
201532
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5314500 | 5314500 | Опора седла в сборе | |
| 252156 | 252156 | Шайба пружинная болта крепления седла водителя | |
| 252155 | 252155 | Шайба пружинная болта крепления заднего щитка к раме | |
| 252156 | 252156 | Шайба пружинная болта крепления седла водителя | |
| 252155 | 252155 | Шайба пружинная болта крепления заднего щитка к раме | |
| 5313243 | 5313243 | Шайба квадратная специальная | |
| 5313241 | 5313241 | Шайба квадратная специальная | |
| 5314 | 5314 | Седло заднее в сборе | |
| 5314510 | 5314510 | Ручка седла | |
| 5313215-А | 5313215-А | Рессора седла с арматурой | |
| 65014520 | 65014520 | Прокладка | |
| 7213101-А | 7213101-А | Покрышка седла | |
| 5313236 | 5313236 | Блок резино-металлический | |
| 5313200 | 5313200 | Каркас седла с бугелем и покрышкой в сборе | |
| 5313206 | 5313206 | Каркас седла в сборе | |
| 5313203-А | 5313203-А | Дуга | |
| 250513 | 250513 | Гайка крепления седла водителя к раме | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 5313234 | 5313234 | Бугель седла в сборе | |
| 200272 | 200272 | Болт крепления ручки седла | |
| 201492 | 201492 | Болт крепления рессоры седла к раме | |
| 201474 | 201474 | Болт крепления заднего щитка к раме | |
| 201532 | 201532 | Болт крепления седла водителя к раме |
