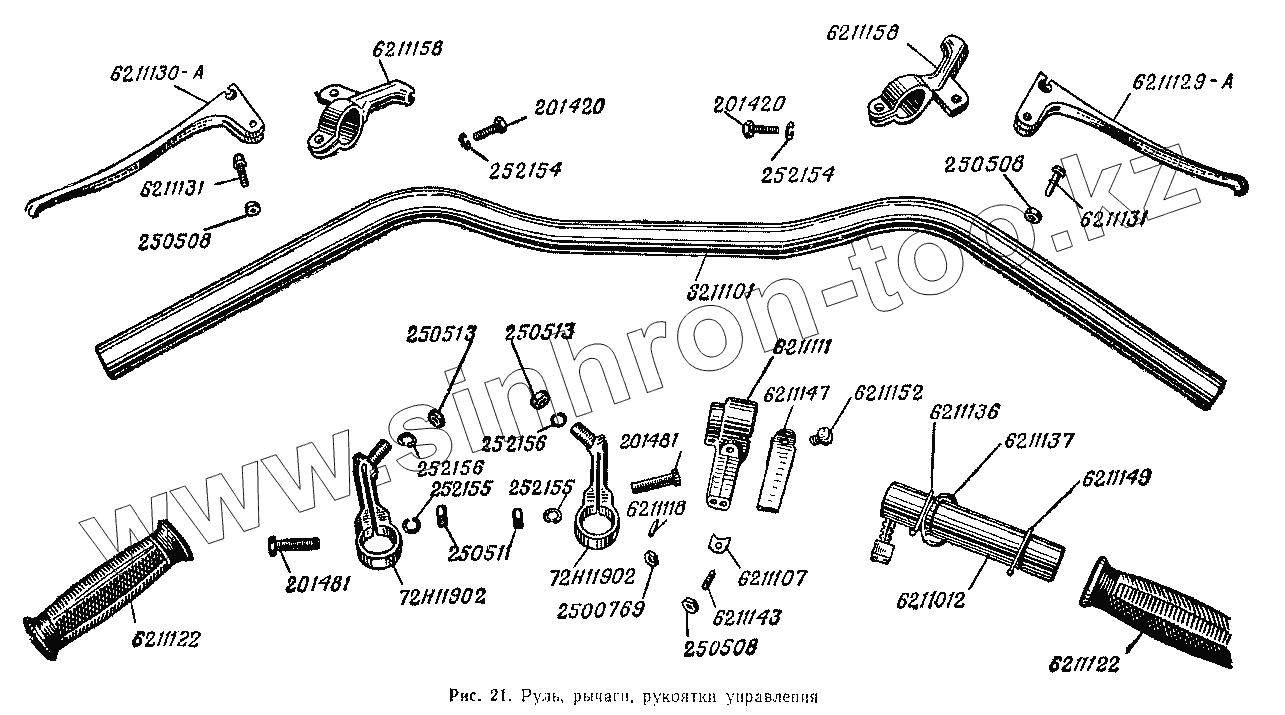

Каталог запасных частей к технике: ИМЗ МВ-750. Руль, рычаги, рукоятки управления
6211101
6211122
6211122
6211130-А
6211129-А
6211131
6211131
6211012
6211136
6211149
252154
252154
252156
252156
252155
252155
6211107
201420
201420
6211158
6211158
6211147
72Н11902
72Н11902
6211111
6211137
250511
250508
250508
250513
250513
250508
250763
6211143
6211152
6211118
201481
201481
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6211101 | 6211101 | Труба руля | |
| 6211122 | 6211122 | Рукоятка руля | |
| 75011001 | 75011001 | Руль в сборе | |
| 6211011 | 6211011 | Ручка управления дросселей в сборе | |
| 6211130-А | 6211130-А | Рычаг левый | |
| 6211014 | 6211014 | Рычаг левый в сборе | |
| 6211129-А | 6211129-А | Рычаг правый | |
| 6211013 | 6211013 | Рычаг правый в сборе | |
| 75011032-А | 75011032-А | Трос сцепления в сборе | |
| 6211131 | 6211131 | Ось рычага | |
| 6211012 | 6211012 | Труба рукоятки в сборе | |
| 6211136 | 6211136 | Шайба внутренняя | |
| 6211149 | 6211149 | Шайба защитная | |
| 252154 | 252154 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 252156 | 252156 | Шайба пружинная болта крепления седла водителя | |
| 252155 | 252155 | Шайба пружинная болта крепления заднего щитка к раме | |
| 6211107 | 6211107 | Пружина | |
| 201420 | 201420 | Болт М6х20 крепления зажима к щитку | |
| 6211158 | 6211158 | Основание рычага | |
| 75011033 | 75011033 | Оболочка троса сцепления в сборе | |
| 6211147 | 6211147 | Крышка корпуса | |
| 72Н11902 | 72Н11902 | Кронштейн руля | |
| 6211111 | 6211111 | Корпус ручки управления дросселей | |
| 6211137 | 6211137 | Кольцо стопорное | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 250508 | 250508 | Гайка винта крепления кронштейна номерного знака | |
| 250513 | 250513 | Гайка крепления седла водителя к раме | |
| 250508 | 250508 | Гайка винта крепления кронштейна номерного знака | |
| 250763 | 250763 | Гайка винта крепления заднего фонаря | |
| 6211143 | 6211143 | Винт ручки дросселя регулировочный | |
| 6211152 | 6211152 | Винт крепления крышки | |
| 6211118 | 6211118 | Винт крепления корпуса | |
| 201481 | 201481 | Болт стяжной кронштейна руля |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
