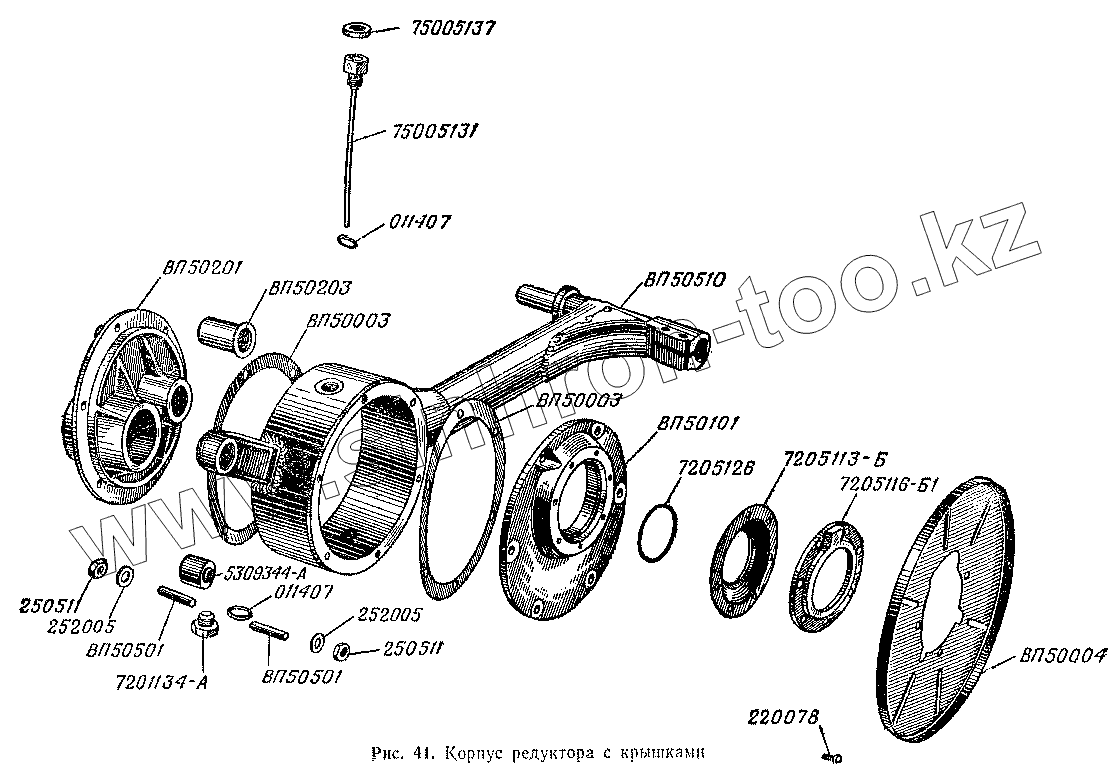

Каталог запасных частей к технике: ИМЗ МВ-750. Корпус редуктора с крышками
7201134-А
75005131
ВП50004
ВП50501
ВП50501
252005
252005
7205126
011407
011407
ВП50003
ВП50003
220078
75005137
ВП50510
7205116-Б1
ВП50101
ВП50201
250511
250511
5309344-А
ВП50203
7205113-Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7201134-А | 7201134-А | Пробка сливная | |
| 75005130 | 75005130 | Щуп с сапуном | |
| 75005131 | 75005131 | Щуп в сборе | |
| ВП50004 | ВП50004 | Щиток защитный тормозного барабана | |
| ВП50501 | ВП50501 | Шпилька М8-М8х1х1 | |
| 252005 | 252005 | Шайба болта крепления заднего щитка к раме | |
| 7205033 | 7205033 | Сальник вилки кардана в сборе | |
| 75006350 | 75006350 | Сальник в сборе | |
| 7205126 | 7205126 | Пружина сальника картера главной передачи | |
| 011407 | 011407 | Шайба прокладочная сливной пробки | |
| ВП50003 | ВП50003 | Прокладка | |
| 220078 | 220078 | Винт крепления заднего фонаря | |
| 75005137 | 75005137 | Пробка сапуна | |
| ВП50510 | ВП50510 | Маятник коляски в сборе | |
| 7205116-Б1 | 7205116-Б1 | Крышка сальника картера главной передачи | |
| ВП50101 | ВП50101 | Крышка правая | |
| ВП50201 | ВП50201 | Крышка левая | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 5309344-А | 5309344-А | Втулка распорная с резиной | |
| ВП50203 | ВП50203 | Втулка распорная | |
| 7205113-Б | 7205113-Б | Воротник сальника картера главной передачи |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
