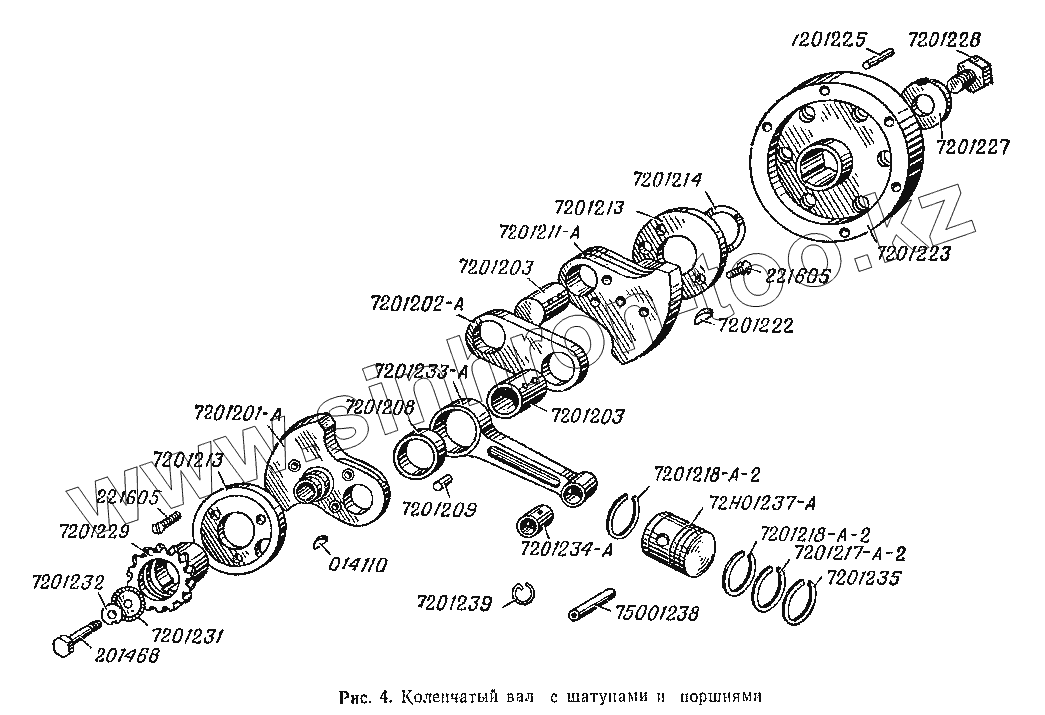

Каталог запасных частей к технике: ИМЗ МВ-750. Коленчатый вал с шатунами и поршнями
7201201-А
75001238
7201225
72Н01237-А
7201209
7201208
7201211-А
7201203
7201203
7201232
7201227
7201214
7201231
7201233-А
7201229
014110
7201222
7201202-А
7201228
221605
221605
7201234-А
7201217-А-2
7201235
201468
7201218-А-2
7201218-А-2
7201239
7201213
7201213
7201223
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7201201-А | 7201201-А | Цапфа кривошипа передняя | |
| 75001238 | 75001238 | Палец поршневой | |
| 7201225 | 7201225 | Палец сцепления | |
| 72Н01237-А | 72Н01237-А | Поршень | |
| 72Н01237-Р2 | 72Н01237-Р2 | Поршень второго ремонтного размера, увеличенный на 0,5мм | |
| 72Н01237-Р1 | 72Н01237-Р1 | Поршень первого ремонтного размера, увеличенный на 0,2мм | |
| 750012-2А | 750012-2А | Поршень с кольцами и пальцем в сборе | |
| 72Н01237-Р3 | 72Н01237-Р3 | Поршень третьего ремонтного размера, увеличенный на 1,0мм | |
| 7201209 | 7201209 | Ролик | |
| 7201208 | 7201208 | Сепаратор к подшипнику 1 ГПЗ №822907 | |
| 7201211-А | 7201211-А | Цапфа кривошипа задняя | |
| 7201203 | 7201203 | Палец кривошипа | |
| 7201232 | 7201232 | Шайба замочная ведущей шестерни распределения | |
| 7201227 | 7201227 | Шайба замочная маховика | |
| 7201214 | 7201214 | Шайба распорная | |
| 7201231 | 7201231 | Шайба шестерни распределения | |
| 7201233-А | 7201233-А | Шатун | |
| 75001236 | 75001236 | Шатун в сборе | |
| 7201229 | 7201229 | Шестерня распределения ведущая | |
| 014110 | 014110 | Шпонка сегментная | |
| 7201222 | 7201222 | Шпонка сегментная маховика | |
| 7201202-А | 7201202-А | Щека кривошипа | |
| 7201235-РЗ | 7201235-РЗ | Кольцо поршневое компрессионное хромированное верхнее третьего ремонтного размера, увеличенное на 1,0мм | |
| 7201228 | 7201228 | Болт крепления маховика | |
| 221605 | 221605 | Винт М6Х15 крепления планки к кузову | |
| 7201234-А | 7201234-А | Втулка верхней головки шатуна | |
| 7201235-Р2 | 7201235-Р2 | Кольцо компрессионное поршневое хромированное верхнее второго ремонтного размера, увеличенное на 0,5мм | |
| 7201217-А-2 | 7201217-А-2 | Кольцо поршневое компрессионное нижнее | |
| 7201217-А-Р2 | 7201217-А-Р2 | Кольцо поршневое компрессионное нижнее второго ремонтного размера, увеличенное на 0,5мм | |
| 7201217-А-Р1 | 7201217-А-Р1 | Кольцо поршневое компрессионное нижнее первого ремонтного размера, увеличенное на 0,2мм | |
| 7201217-А-РЗ | 7201217-А-РЗ | Кольцо поршневое компрессионное нижнее третьего ремонтного размера, увеличенное на 1,0мм | |
| 7201235 | 7201235 | Кольцо поршневое компрессионное хромированное верхнее | |
| 7201235-Р1 | 7201235-Р1 | Кольцо поршневое компрессионное хромированное верхнее первого ремонтного размера, увеличенное на 0,2 мм | |
| 201468 | 201468 | Болт крепления ведущей шестерни распределения | |
| 7201218-А-2 | 7201218-А-2 | Кольцо поршневое маслосъемное | |
| 7201218-А-Р2 | 7201218-А-Р2 | Кольцо поршневое маслосъемное второго ремонтного размера, увеличенное на 0,5 мм | |
| 7201218-А-Р1 | 7201218-А-Р1 | Кольцо поршневое маслосъемное первого ремонтного размера, увеличенное на 0,2 мм | |
| 7201218-А-РЗ | 7201218-А-РЗ | Кольцо поршневое маслосъмное третьего ремонтного размера, увеличенное на 1,0 мм | |
| 7201239 | 7201239 | Кольцо стопорное поршневого пальца | |
| 7201241-А | 7201241-А | Кривошипный механизм | |
| 72012-6 | 72012-6 | Кривошипный механизм с маслоуловителем в сборе | |
| 7201213 | 7201213 | Маслоуловитель | |
| 7201223 | 7201223 | Маховик | |
| 7201230 | 7201230 | Маховик с пальцами сцепления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
